ADTECHNO HDMI信号をLANケーブル1本で伝送するHD-10HPE送受信機セット

4K2K、1080p60対応HDMI信号を非圧縮で最長100m LANケーブル1本で伝送可能！

■ 解像度4K2K、3D、フルHDの映像を遅延や画質の劣化を気にすることなく最長100m伝送
■ 5Play （映像・音声・イーサネット・コントロール信号・電源）伝送に対応
■ 送信機（Tx）にHDMI出力端子搭載
■ PoC （パワー・オーバー・ケーブル）電源供給に加え双方向給電に対応
■ 安価なCAT5e/6 ツイストペアLANケーブル1本で伝送
■ Deep Color対応で色彩豊かな映像ソースに対応
■ 抜け防止DCコネクタに非脱落型（キャプティブ・スクリュー）RS-232Cコネクタ採用

Introduction

「HD-10HPE」は、送信機（Tx）と受信機（Rx）の間をカテゴリ6/5eのLANケーブル1本で接続し1080p60/48bitの信号を最大100m（4K/2K@30信号を最大70m）まで、HDMI信号を非圧縮で伝送できるHDBaseT規格を活用したHDMI延長器です。帯域は最長10.2Gbpsで、3D、HDCP、CEC、最大7.1chの高品位オーディオにも対応し非圧縮伝送が可能なため、画像の劣化を少なく遅延レスで長距離伝送が可能です。

HDBaseT規格で呼称されている5Play（映像・音声・イーサネット・コントロール信号・電源伝送）にも対応し1本のLANケーブルで5つの信号伝送が可能となります。また、LANケーブルにて電源を伝送するPoC（パワー・オーバー・ケーブル）では、設置環境を考慮し、送信機（Tx）、受信機（Rx）のどちらかにACアダプターを接続するだけで、送信機から受信機、または、受信機から送信機、双方向での電源供給に対応します。

その他、送信機本体には、入力されたHDMI信号を分配出力するHDMI出力端子を搭載。手元の送信機に液晶モニター等、映像表示機器を接続する事で、遠距離に設置されたテレビやプロジェクター表示コンテンツを同時に表示する事が可能。送信機にて分配されたHDMI信号をもう一台のHD-10HPE送信機HDMI端子に入力する事で送信機側でのデイジーチェーン接続に対応し最大5台までのデイジーチェーン接続が可能です。

RS-232Cシリアル通信接続コネクタには、非脱落型（キャプティブ・スクリュー）を採用。付属の専用RS-232Cケーブル以外でも設置環境に合わせたケーブル長での接続が可能。ACアダプターを接続する電源DCコネクタにも抜け防止のネジ式コネクタを採用し設置現場でのケーブル抜け防止に適した設計となっております。 　

ホームシアター、デジタルサイネージ、セキュリティーカメラ、院内システム、会議室や教室に設置されたプロジェクターやテレビ等、映像や音声の長距離伝送を必要とする環境で、安価に入手が可能なLANケーブル1本で多様な信号を伝送。双方向給電やHDMI信号分配機能等にも対応し、より様々な設置環境でご利用可能なHDBaseT HDMIエクステンダーProで複数の機器やケーブル構成での設置コストと比べ、より安価で簡潔なシステムとして導入が可能となります。

特徴

解像度4K2K、3D、フルHDの映像を遅延や画質の劣化を気にすることなく最大100m伝送
HDMI接続により、現在主流のフルHD解像度の他、さらにフルHD 4倍の4K2K解像度や3D伝送に対応。
映像信号は非圧縮で伝送されるため、遅延や劣化を気にすることなく最大100m（4K2Kは最大70m）伝送します。

5Play （映像・音声・イーサネット・電源・制御信号・）伝送に対応

HDBaseT規格にて実現できる5つ（映像・音声・イーサネット・電源・制御信号）の異なる伝送方式を1つに集約する5Playに対応。 5つの伝送方式を1本のLANケーブルで伝送します。

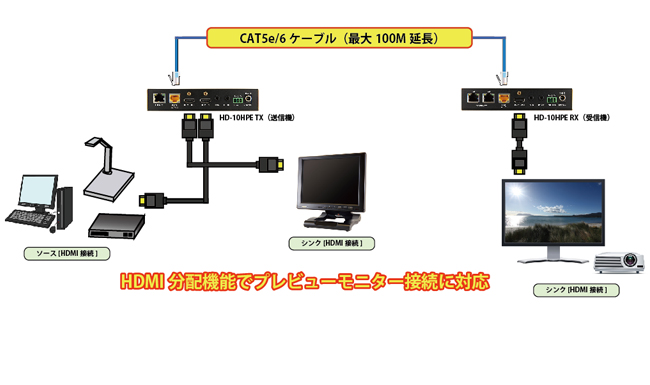

送信機（Tx）にHDMI出力端子搭載

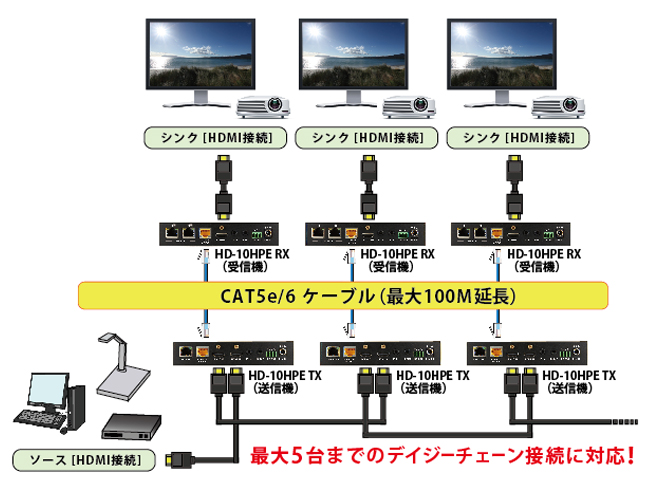

入力されたソースを分配出力するHDMI出力端子を送信機に搭載。手元の送信機に液晶モニター等、映像表示機器を接続する事で、遠距離に設置されたテレビやプロジェクターでの表示コンテンツを同時に表示する事が可能です。また、送信機にて分配されたHDMI信号をもう一台のHD-10HPE送信機HDMI端子に入力する事で送信機側でのデイジーチェーン接続に対応します。デイジーチェーン接続は最大5台まで対応します。

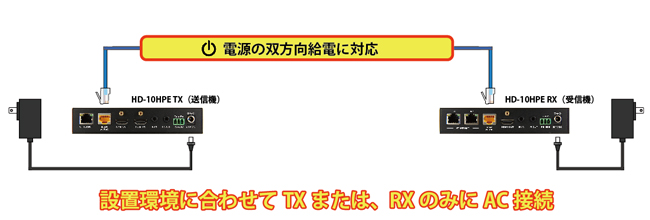

PoC （パワー・オーバー・ケーブル）電源供給に加え双方向給電に対応

LANケーブル上で電源伝送するPoC （パワー・オーバー・ケーブル）に対応。 HD-10HPEでは、設置場所での電源環境を考慮し、送信機（Tx）、受信機（Rx）のどちらかにACアダプターを接続するだけで、送信機から受信機、または、受信機から送信機、双方向での電源供給に対応します。

安価なCat6/5eのツイストペアLANケーブルで非圧縮伝送

既存のRJ-45コネクタを採用したCat6/5eのツイストペアケーブルで最大100m先まで非圧縮で映像や音声信号を伝送するため、劣化が少なく、長距離伝送をスムーズに行うことができます。
また、配線が容易で安価に入手可能なLANケーブルを採用することで、設置場所のレイアウトに合わせて配線することができます。
また、HDMIケーブルとHDMI信号増幅器の組み合わせでの長距離伝送と比較してもより安価に導入が可能です。

Deep Color対応で色彩豊かな映像を再現。

RGB各色を最大で16bit（65536階調）で表現できるDeep Colorに対応。
色の表現をより広く、より深く、より遠くまで伝送できます。

抜け防止DCコネクタに非脱落型（キャプティブ・スクリュー）RS-232Cコネクタ採用

本体電源コネクタに抜け防止のネジ式コネクタを採用。 ネジ式で本体とACアダプターコネクタを固定するため足を引っ掛けるなど、 ケーブルを引っ張っても抜けません。 また、RS-232C用コネクタには、非脱落型（キャプティブ・スクリュー）コネクタを採用し、付属の専用RS-232Cケーブル以外でも設置環境に合わせたケーブル長での接続が可能となります。

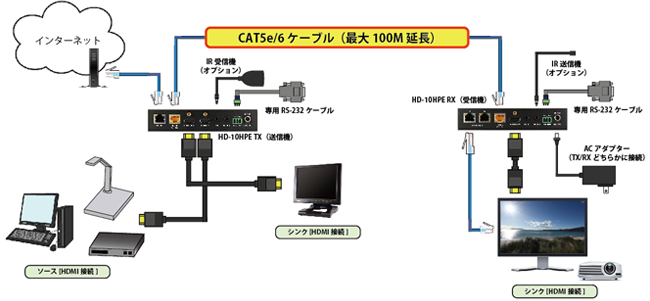

接続図

仕様
