製品概要

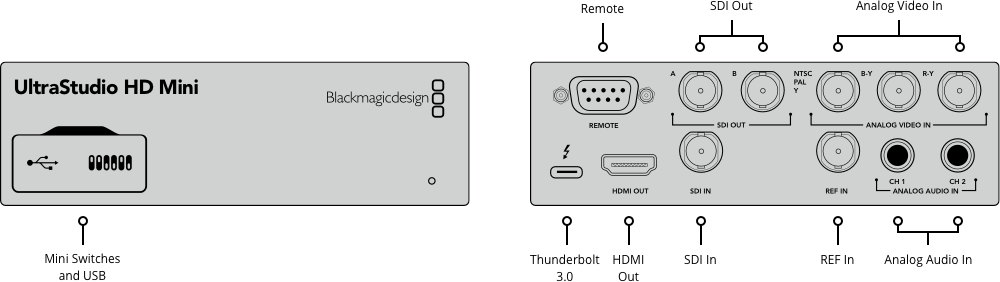

UltraStudio HD Miniは、3G-SDI、アナログYUV、コンポジット NTSC/PALビデオ入力、アナログ、リファレンス入力などのプロ仕様の放送品質インターフェースを搭載しています。また、アナログオーディオ入力用の2系統のインチオーディオ接続で、バランスおよびHiFiソースを使用できます。
さらにUltraStudio HD Miniは、内蔵RS-422接続を使い、プロ仕様の放送デッキのリモートコントロールが可能です。出力は、フィル＆キーに対応したデュアルリンク3G-SDI、大画面テレビでビデオモニタリングが可能なHDMIに対応しています。
仕様
■接続
| SDIビデオ入力 | 3Gb/s SD/HD(切替可能)x1 |
|---|---|
| SDIビデオ出力 | 3Gb/s SD/HD(切替可能)x2、シングル/デュアルリンクの4:2:2/4:4:4をサポート |
| SDIレート | 270Mb、1.5G、3G |
| 光SDI | 未対応 |
| HDMIビデオ入力 | 未対応 |
| HDMIビデオ出力 | HDMI 1.4bコネクター(タイプA)x1 |
| アナログビデオ入力 | Y、B-Y、R-Y/NTSC/PAL |
| アナログビデオ出力 | 未対応 |
| アナログオーディオ入力 | 1/4インチ ジャックコネクター x2(バランス/アンバランス アナログオーディオ) |
| アナログオーディオ出力 | 未対応(エンベデッドオーディオのみ) |
| SDIオーディオ入力 | 16チャンネルエンベデッド(SD/HD) |
| SDIオーディオ出力 | 16チャンネルエンベデッド(SD/HD) |
| HDMIオーディオ出力 | 2チャンネルエンベデッド(SD/HD) |
| リファレンス入力 | 3値シンクまたはブラックバースト |
| デバイスコントロール | Sony準拠RS422デッキコントロール ソフトウェアコントロールでシリアルポートのTxRx反転制御に対応 |
■コーデック
AVC-Intra、AVCHD、Canon XF MPEG2、Digital SLR、DV-NTSC、DV-PAL、
DVCPRO50、DVCPROHD、DPX、HDV、XDCAM EX、XDCAM HD、XDCAM HD422、
DNxHD、DNxHR、Apple ProRes 4444、Apple ProRes 422 HQ、
Apple ProRes 422、Apple ProRes LT、Apple ProRes 422 Proxy、
非圧縮8-bit 4:2:2、非圧縮10-bit 4:2:2
■ビデオフォーマット
| SDビデオフォーマット | 525i59.94 NTSC、625i50 PAL |
|---|---|
| HDビデオフォーマット | 720p50、720p59.94、720p60 1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p60 1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30 1080i50、1080i59.94、1080i60、1080p50、1080p59.94、1080p60 |
| 2Kビデオフォーマット | 2K DCI 23.98p、2K DCI 24p、2K DCI 25p、2K DCI 23.98PsF、2K DCI 24PsF、2K DCI 25PsF |
| SDI規格 | SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 425M A/B |
| 対応SDIメタデータ | RP 188/SMPTE 12M-2、クローズドキャプション |
| オーディオサンプリング | テレビ標準サンプルレート(48kHz/24bit) |
| SDIビデオサンプリング | 4:2:2/4:4:4 |
| 色精度 | 8/10/12-bit RGB 4:4:4(1080p30まで)、8/10-bit YUV 4:2:2(すべてのフォーマット) |
| カラースペース | REC 601、REC 709 |
| HDMI解像度 | 接続したデバイスにdot per dotのHD解像度入力 |
| 対応マルチレート | SDI、HDMIビデオインターフェースは、SD/HD間で切換可能。 SDIは270 Mb/s、1.5 Gb/s、3.0 Gb/sの切替に対応 |
| コピー防止 | 法律上の理由により、著作権で保護されたHDMIソースからのキャプチャーはできません。 コンテンツをキャプチャー・配信する前に、著作権の所有を確認してください。 |
■ハードウェア フレームバッファ
v210(10-bit YUV)、2vuy(8-bit YUV)、ARGB、BGRA(8-bit RGB)、
r210(10-bit RGB)、R12B、R12L(12-bit RGB)
■コンピューターへのキャプチャー
Thunderbolt 3 x1(Mac/Windows)。
Thunderbolt対応ホストコンピューターから給電。
Blackmagic Desktop Video SDKはサポートページでダウンロード可能
■コントロール
| 内蔵コントロールパネル | ボタン x14(入力選択) 5インチ カラーディスプレイ |
|---|---|
| デバイスコントロール | Sony準拠RS-422デッキコントロールポート x2。 ソフトウェアコントロールでシリアルポートのTxRx反転制御に対応 |
■処理
| カラースペースコンバージョン | ハードウェアベースのリアルタイムコンバージョン |
|---|---|
| HDダウンコンバージョン | SDI B出力で、リアルタイム10-bitハードウェアダウンコンバージョン。 HDでの作業中は、再生時にコンポジット、Sビデオを出力。 レターボックス、アナモフィック16:9、センタカット4:3を選択可能 |
| リアルタイムエフェクト | Final Cut Pro X内部エフェクト、Premiere Pro CC Mercury Playback Engineエフェクト、 Avid Media Composer内部エフェクト DaVinci Resolve |
■電源条件
Thunderboltケーブルから給電
