最大68入力、8系統114ウィンドウ出力。12G-SDIをはじめ各種混在入力に対応し、快適な4Kワークフローを実現するマルチビューワー。表示ウィンドウのレイアウトは出力ごとに自由に変更可能。
MV-4300シリーズ
3Uサイズで最大68入力、8系統出力に対応。オプションカードは入力カード3枚に加え、IF拡張カード1枚を実装可能。電源のホットスワップにも対応。*1
MV-4320（12G-SDI搭載モデル）
最大110ウィンドウ表示が可能。標準で12G-SDI 2入力*22出力または、3G/HD-SDI 8入力4出力およびHDMI 4出力を搭載。12G-SDIを最大17入力まで搭載可能。*1
※1 オプション
※2 12G-SDI 2入力は6G/3G/HD-SDI 2 入力にも変更可能

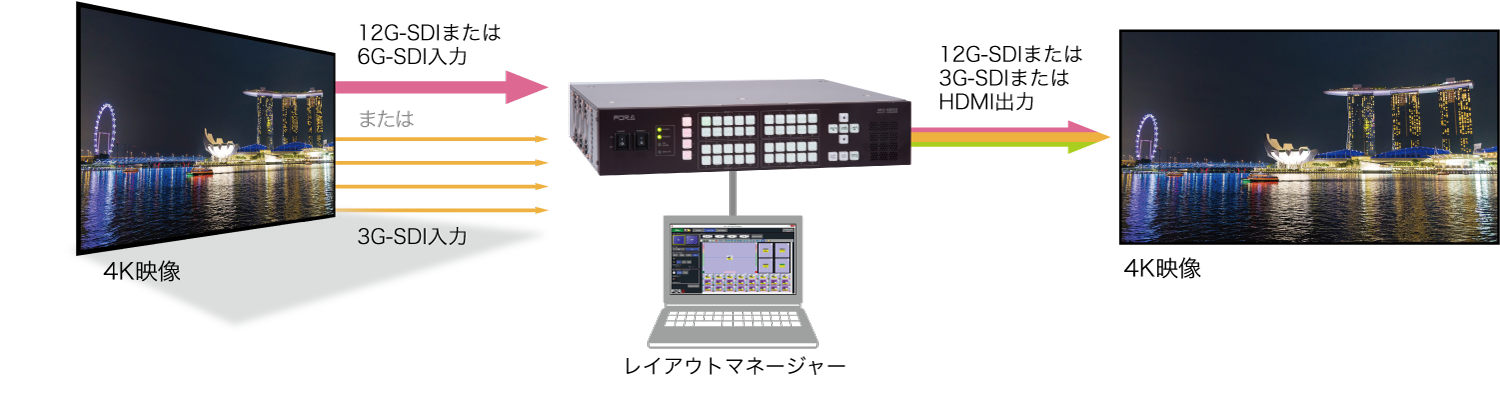

12G-SDIまたは3G-SDIで4K映像の入出力が可能
レイアウトマネージャを使って4K映像を簡単に配置し、シームレスに表示可能

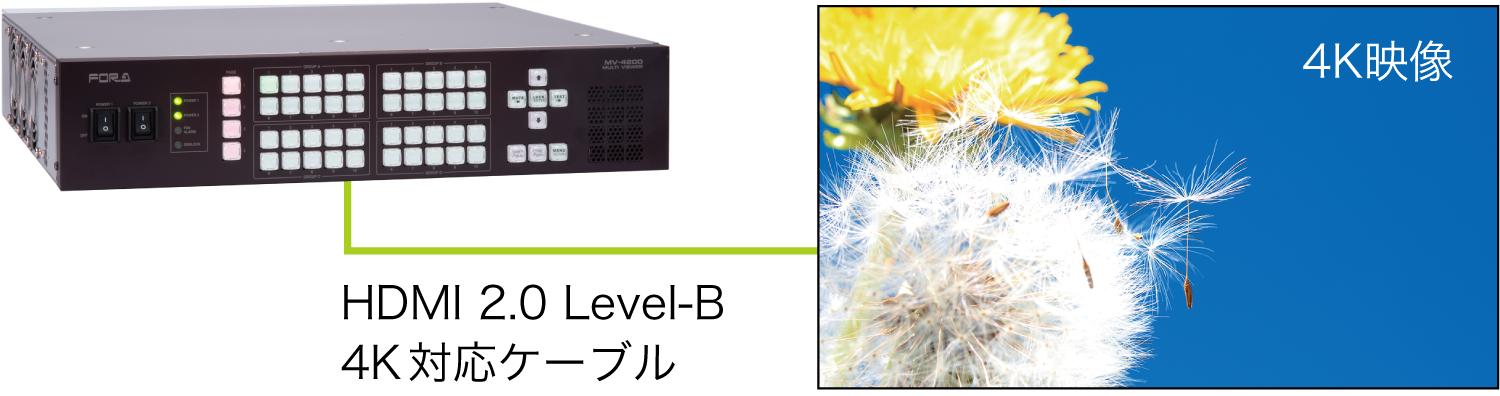

HDMI 2.0 Level-B出力に対応
HDMI 2.0 (4K対応) ケーブル1本で4K出力（3840 x 2160、YUV 4:2:0）

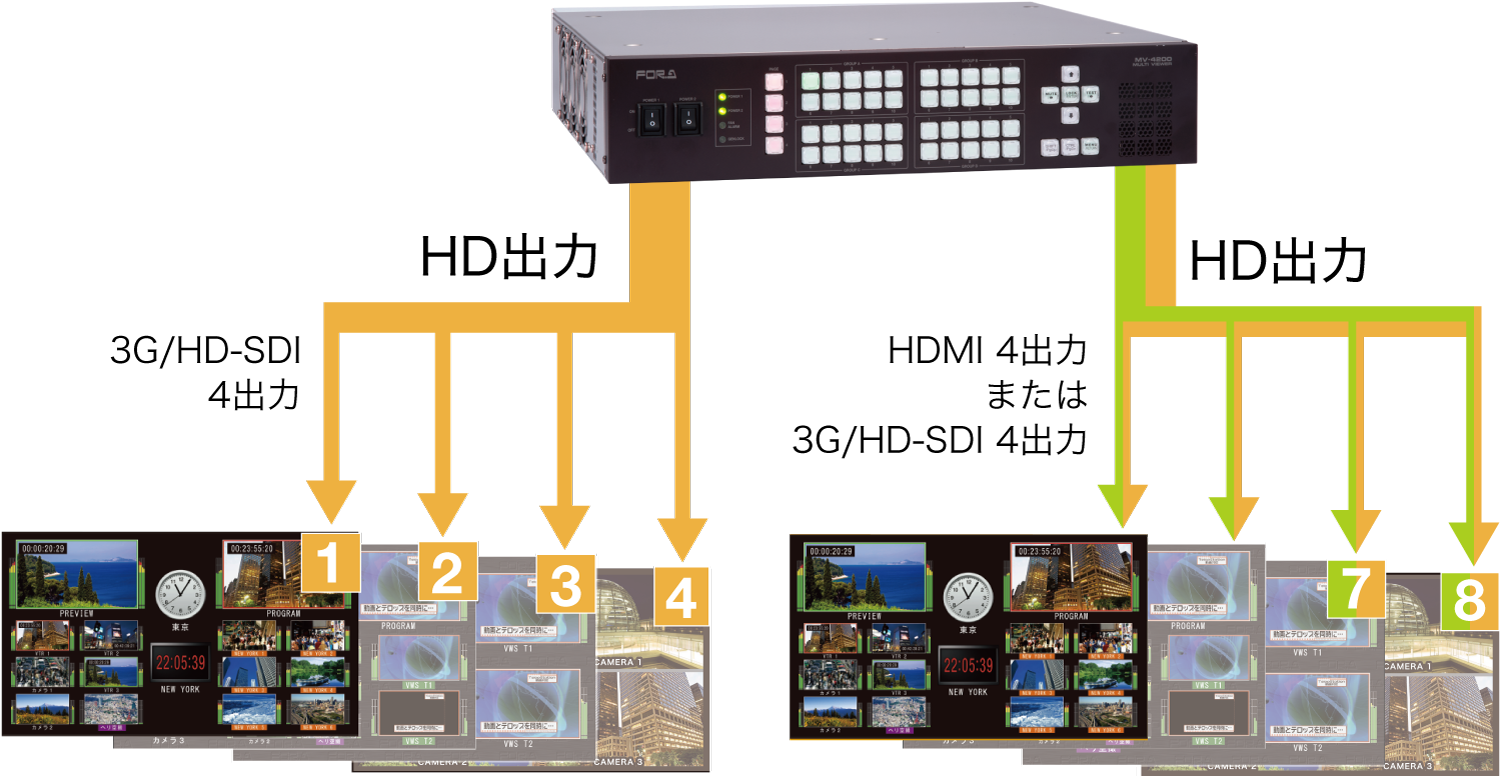

最大8モニターで異なるレイアウトを出力
・8系統合わせて最大114の映像ウィンドウを表示
・8系統合わせて最大8個の時計を表示
・全出力合わせてロゴは最大8種類、背景は出力ごとに1種類表示可能
12G-SDI出力時のレイアウト

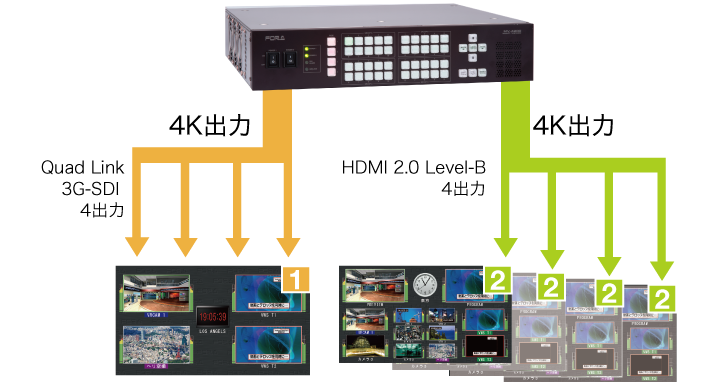

SDI出力とHDMI出力それぞれで4K/2K出力とレイアウトの設定が可能
4K/2K混在出力も可能

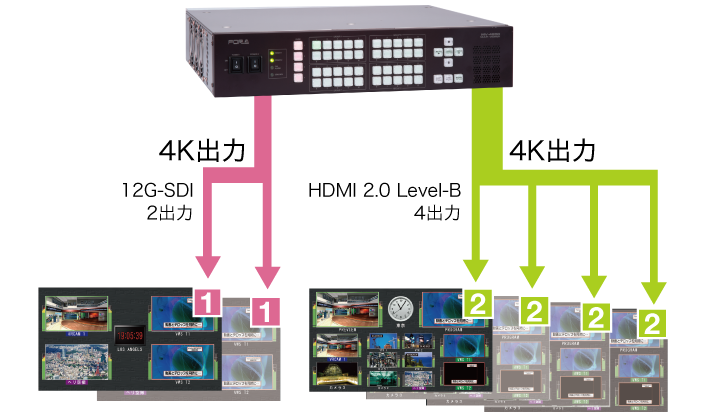

HDMI 2.0 Level-B 設定時のレイアウトは2種類から選択可能
レイアウトマネージャー
Windows PC上で動作するレイアウトマネージャーを標準添付。レイアウトパターンの登録や切り替え、タイトル表示など各種設定をPC上から自在に変更可能です。レイアウトは出力ごとに最大68パターンまで本体メモリに保存可能。保存後はフロントパネルからダイレクトにリコールできます。
タイトル欄にロゴを表示
・各入力に1つのロゴを登録またはすべてのウィンドウに使用可能なロゴを最大8つまで登録
・ロゴ登録画面からビットマップを読み込み表示可能
・Webブラウザ上で入力したテキストをタイトルとして登録可能
4K出力対応のクロスポイント制御
クロスポイント1〜4にアサインされた4つの入力映像を一括で制御

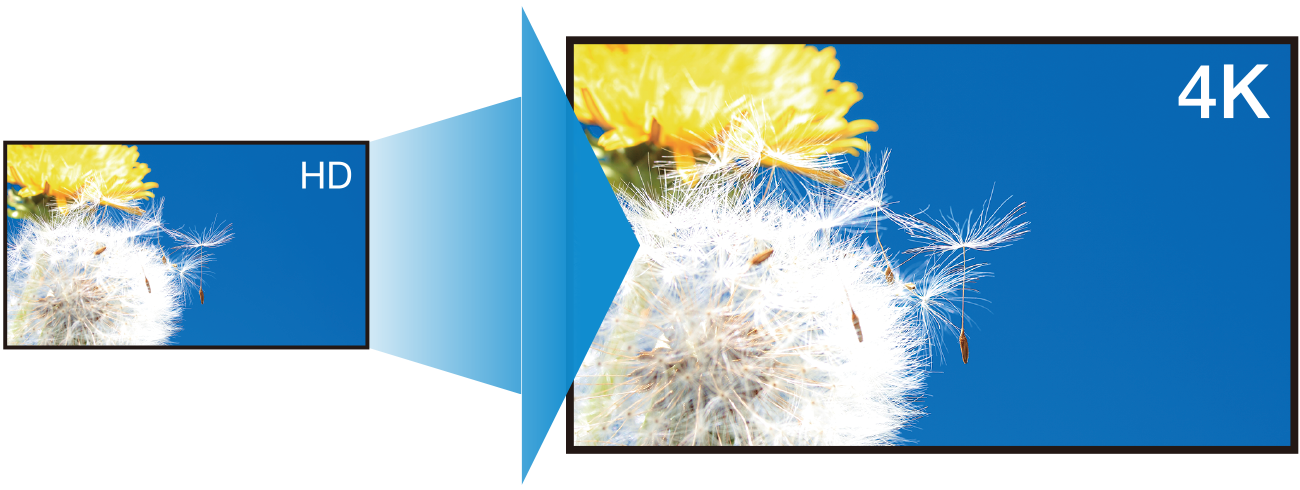

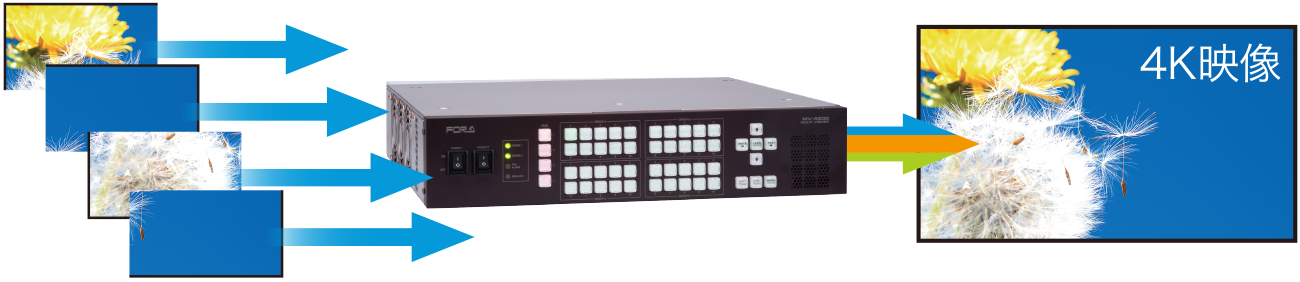

HDから4Kへのアップリサイズ機能
HD素材の単画面モニタリング時にも、アップリサイズ機能を使用することで4Kモニターのフル解像度を利用したモニタリングが可能

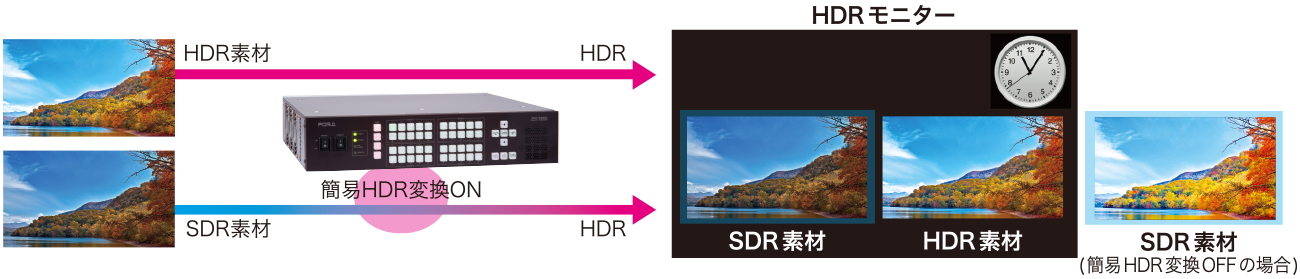

HDR/SDR簡易変換機能
HDR(HLG方式)*映像やSDR映像が混在するシステムの場合、HDR/SDR簡易変換機能を用いることにより、モニターの種類に関わらず、本来の輝度や彩度に近い状態での簡易モニタリングが可能です。入力毎に簡易変換ができます。
※HDR信号はHLG(Hybrid Log Gamma)方式のみ対応。
HDRからSDRへ簡易変換
HDR映像をSDR方式のモニターへ出力した際に、低く表示される明度や彩度を調整し、本来の明度/彩度に近い状態*5でモニタリングすることが可能になります。
SDRからHDRへ簡易変換
SDR映像をHDR方式のモニターへ出力した際に、高く表示される明度や彩度を調整し、本来の明度/彩度に近い状態*でモニタリングすることが可能になります。
※HDR信号はHLG(Hybrid Log Gamma)方式のみ対応。

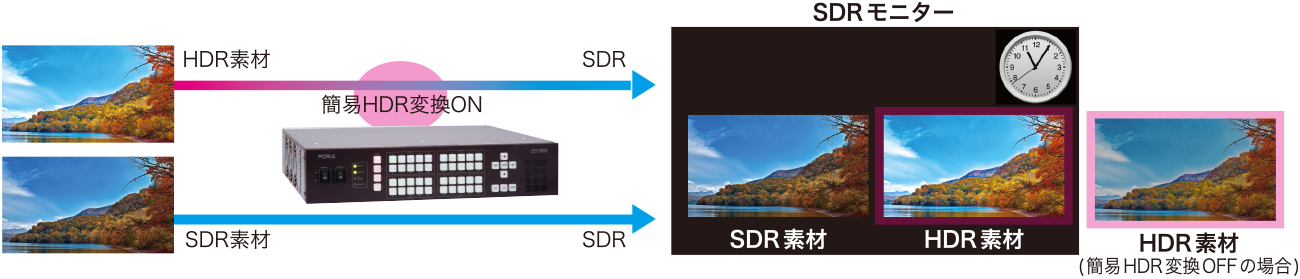

マルチビューワー内部生成アイテムの簡易変換
マルチビューワーにてSDR基準で生成されたアイテム(タイトル/タリー/時計/レベルメーター等)をHDRモニター表示向けに簡易変換可能。HDR素材と表示した際に、アイテムの輝度/色差が強調されることを防ぎます。
その他特長
・ネットワーク動画転送機能
・ネットワーク録画機能
・各種信号の混在入力に対応
・各種信号の高精細出力に対応
・オーディオレベル表示
・オーディオモニタリング出力
・エラー画面ハイライト機能
・タリー表示／タイトル表示／タイムコード表示
・時刻表示／タイマー表示／インフォメーションディスプレイ表示
・インフォメーションディスプレイ機能
・ロゴ表示／背景表示
・INPUT LOCK
・30時間制の時刻表示
・スケジュールタイマー
・クロップ機能
・フリーズ検出機能
仕様
■ビデオフォーマット
| Single Link(12G-SDI) ※1 | 2160/60p, 2160/59.94p, 2160/50p |
|---|---|
| (6G-SDI) ※1 | 2160/30p, 2160/29.97p, 2160/25p, 2160/24p, 2160/23.98p |
| Dual Link(3G-SDI) ※1 | 2160/30p, 2160/29.97p, 2160/25p, 2160/24p, 2160/23.98p ※Dual Link 3G-SDI Level-B-DS(2SI) 4:2:2 YCbCr 10-bit に対応。 |
| Single Link(3G-SDI) | 1080/60p, 1080/59.94p, 1080/50p (Level-A/B) ※2SI ⼊⼒は MV-4220/4320 または MV-4220SDI のみ対応。 |
| HD-SDI | 1080/60i, 1080/59.94i, 1080/50i, 720/60p, 720/59.94p, 720/50p,1080/30p, 1080/29.97p, 1080/25p, 1080/24p, 1080/23.98p, 720/24p,720/23.98p, 1080/30PsF, 1080/29.97PsF, |
| SD-SDI | 525/60 (NTSC), 625/50 (PAL) |
■ビデオ入力
| 【12G/6G/3G/HD/SD-SDI ⼊⼒】 | 2G-SDI︓12.0 Gbps (L-4.5CHD 50m まで) 6G-SDI︓ 6.0 Gbps (L-4.5CHD 50m まで) 3G-SDI︓ 3.0 Gbps (5C-FB 70m まで) HD-SDI︓ 1.5 Gbps (5C-FB 100m まで) SD-SDI︓ 270 Mbps (5C-2V 200m まで) 量⼦化ビット数︓Y︓10 ビット, C︓10 ビット ⼊⼒数︓ MV-4200/4210/4300/4310 ・BNC x 8 (3G/HD/SD-SDI) MV-4220/4320 ・BNC x 2 (12G-SDI または 6G/3G/HD/SD-SDI) ・BNC x 6 (3G/HD/SD-SDI) MV-4200SDI ・BNC x 20 (3G/HD/SD-SDI) MV-4220SDI ・BNC x 5 (12G-SDI または 6G/3G/HD/SD-SDI) ・BNC x 15 (3G/HD/SD-SDI) |
|---|---|
| 【アナログコンポジット⼊⼒】 | アナログコンポジット︓1.0 V(p-p) 量⼦化ビット数︓ Y︓8 ビット, C︓8 ビット ⼊⼒数︓MV-4200/4210/4300/4310 BNC x 8、MV-4200SDI BNC x 20 ※MV-4220/4320、MV-4220SDI ⾮対応 |
■HDMI / DVI ⼊⼒基板
| DVI/HDMI ⼊⼒ | 量⼦化ビット数︓ R︓8 ビット, G︓8 ビット, B︓8 ビット ※内部は 4:4:4⇒4:2:2 変換処理 ⼊⼒解像度︓PC 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024, 1360 x 768, 1366 x 768, 1440 x 900, 1680 x 1050, 1600 x 1200, 1920 x 1200 リフレッシュレート︓60Hz 対応 ⼊⼒解像度︓VIDEO (SMPTE 準拠) 1920 x 1080i/p, 1280 x 720p 525/60i, 625/50i (HDMI のみ) リフレッシュレート︓60/50Hz HDCP 対応 |
|---|---|
| RGB ⼊⼒ | R/G/B︓0.7 V(p-p) H/V︓TTL 量⼦化ビット数︓ R︓8 ビット, G︓8 ビット, B︓8 ビット ※内部は 4:4:4⇒4:2:2 変換処理 ⼊⼒解像度︓PC 640 x 480, 800 x 600, 1024 x 768, 1280 x 1024, 1360 x 768, 1366 x 768, 1440 x 900, 1680 x 1050, 1600 x 1200, 1920 x 1200 リフレッシュレート︓60Hz 対応 ⼊⼒解像度︓VIDEO (SMPTE 準拠) 1920 x 1080i/p, 1280 x 720p, 525/60i, 625/50i リフレッシュレート︓60/50Hz |
■オーディオ⼊⼒
| 【12G/6G/3G/HD/SD-SDI】 | ＜エンベデッドオーディオ＞ サンプリング周波数︓48kHz (⼊⼒ビデオに同期) 量⼦化ビット数︓16-24 ビット 3G/HD/SD-SDI 1 ⼊⼒につき 16 チャンネル (グループ x 4、ステレオ 8 系統) ※3G-SDI (Level-B)の場合、オーディオは Link A のみ対応。Link B は⾮対応。 ※12G-SDI の場合、Link1-4(Ch01-64)に対応。 Single Link 6G-SDI もしくは Dual Link 3G-SDI の場合、Link1 の STREAM1 または Link2 の STREAM3 のみ対応。 |
|---|---|
| 【アナログオーディオ】 | 平衡または不平衡、D-SUB25 ピンメス、インチネジ x 2 ※不平衡で使⽤するには、COLD-SHIELD 間を外部で短絡する必要があります。 ⼊⼒インピーダンス︓600Ω/Hi-Z ⼊⼒レベル︓-10dBV/-3dBu/0dBu/+4dBu 最⼤⼊⼒レベル (+4dBu 設定時)︓+24dBu (平衡)、+18dBu (不平衡) 定格⼊⼒電⼒ (600Ω 設定時)︓+24dBm サンプリング周波数︓48kHz 量⼦化ビット数︓24 ビット ⼊⼒数︓8 チャンネル(MV-4200IF) |
| 【AES オーディオ】 | 75Ω 不平衡 BNC x 4 サンプリング周波数︓32/44.1/48kHz 量⼦化ビット数︓16-24 ビット ⼊⼒数︓8 チャンネル(MV-4200IF) |
| 【HDMI オーディオ】(MV4200/4220/4300/4320) | サンプリング周波数︓48kHz 量⼦化ビット数︓16-24 ビット HDMI ⼊⼒につき 8 チャンネル |
| LTC ⼊⼒ | 1 ⼊⼒ SMPTE 準拠タイムコード 1.0Vp-p±6dB 以内 |
■ビデオ出⼒
| 【HDMI 出⼒】(MV4200/4220/4300/4320) | HDMI コネクター (TYPE A) 標準 4 出⼒ (SQD 形式による 3840 x 2160 の 4K 出⼒対応) 量⼦化ビット数︓ Y︓10 ビット, C︓10 ビット (4:4:4) または R︓10 ビット, G︓10 ビット, B︓10 ビット(4:4:4) 解像度︓1920 x 1080、1280 x 720 1 出⼒ 3840 x 2160 の 4K 出⼒対応 量⼦化ビット数︓Y︓8 ビット, C︓8 ビット (4:2:0) 解像度︓3840 x 2160 周波数︓59.94Hz, 50Hz レンジ︓Limited Range |
|---|---|
| 【SDI 出⼒】 | 75Ω BNC SQD 形式または 2SI 形式による 3840 x 2160 の 4K 出⼒対応 MV-4200/4300 ・BNC x 4 (3G/HD-SDI) MV-4210/4310 ・BNC x 8 (3G/HD-SDI) MV-4220/4320 ・BNC x 2 (12G-SDI または 3G/HD-SDI) ・BNC x 2 (3G/HD-SDI) 12G-SDI︓ 12 Gbps 2160/59.94p, 2160/50p ※MV-4220/4320 のみ 3G-SDI︓ 3 Gbps 1080/59.94p, 1080/50p(Level-A) HD-SD︓ 1.5 Gbps 1080/59.94i, 1080/50i, 720/59.94p, 720/50p |
■オーディオ出力
| 【アナログオーディオ】 | ミニステレオジャック x 1(ステレオ 1 系統またはモノラル 1 系統 2 出⼒)､不平衡 出⼒インピーダンス︓100Ω以下 出⼒レベル︓-10dBV 最⼤出⼒レベル︓+5dBV サンプリング周波数︓48kHz 量⼦化ビット数︓24 ビット |
|---|---|
| 【エンベデッドオーディオ】(SDI) | グループ x 4 (ステレオ 8 系統) サンプリング周波数︓48kHz 量⼦化ビット数︓24 ビット |
| 【エンベデッドオーディオ】(HDMI) | ステレオ 4 系統 サンプリング周波数︓48kHz 量⼦化ビット数︓24 ビット |
■アラーム出⼒ (リレー)
| 3 出⼒ | POWER1､POWER2､FAN アラーム出⼒ |
|---|---|
| ゲンロック⼊⼒(MV-4200IF オプション) | BB︓0.429V (p-p) (NTSC)、0.45V (p-p) (PAL)、Tri︓0.6V(p-p) |
| インプットロック⼊⼒(標準 1-8 ⼊⼒) | 2160/59.94p, 2160/50p, 1080/59.94p, 1080/50p (Level-A/B), 1080/59.94i,1080/50i, 720/59.94p, 720/50p, 525/60, 625/50 |
■⼊出⼒ディレイ
| 【HDMI / SDI 出⼒】 | 標準︓1〜1.5 フレーム (遅延削減モード ON 時) ︓1 フレーム ※インターレース⼊⼒時 |
|---|---|
| ビデオ表⽰ウィンドウ | ボードの組合せで最⼤数が異なります。 |
| 本体 (8 ⼊⼒） | MV-4200/4210/4300/4310︓最⼤ 12 個 MV-4220/4320︓最⼤ 8 個 標準に⼊⼒された CH を 12/8 個分まで複数画⾯表⽰可能 |
| SDI 20 ⼊⼒オプション | MV-4200SDI︓最⼤ 34 個 MV-4220SDI︓最⼤ 20 個 SDI ⼊⼒オプションに⼊⼒された CH を 34/20 個分まで複数画⾯表⽰可能 |
| HDMI 8 ⼊⼒オプション | 最⼤ 11 個 HDMI ⼊⼒オプションに⼊⼒された CH を 11 個分まで複数画⾯表⽰可能 |
