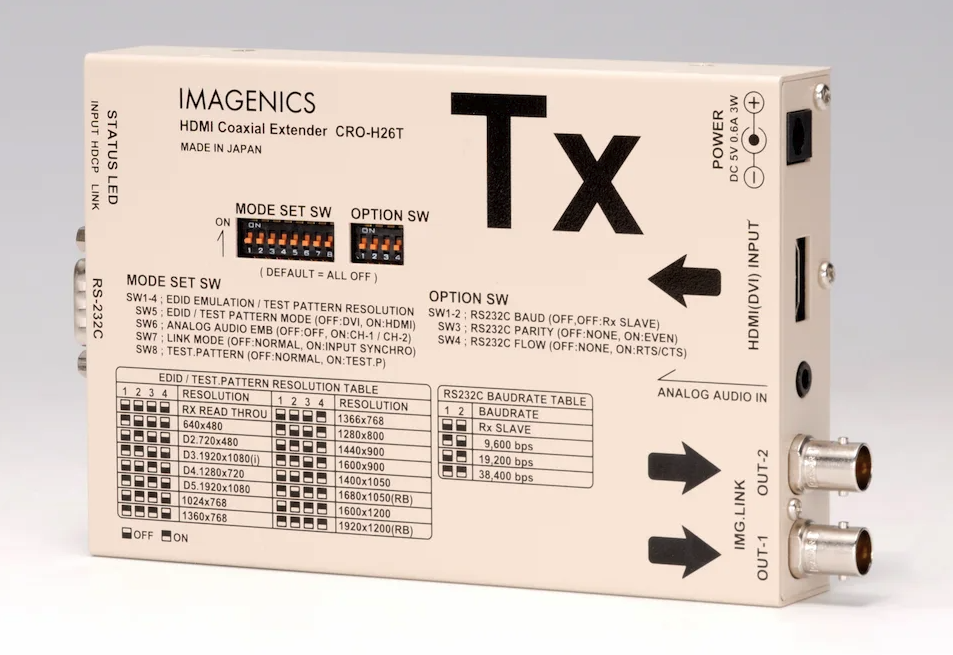

アナログ音声・EDID・制御対応 IMG.LINK長距離同軸送信機「CRO-H26T」
CRO-H26Tは、CRO-H26Rなどの受信器と組み合わせてご使用いただくことにより、HDMI(DVI)信号を同軸ケーブル1本で最長210m伝送可能な同軸延長器です。
伝送距離はHDMI(DVI)信号の解像度には依存せず、長距離延長が可能。
ブルーレイやDVD、STB、Apple製品などの、HDCP信号(著作権保護)にも対応しています。
・IMG.Link対応製品です。
・1本の同軸ケーブルで、HDMI(DVI-D)信号とRS-232C信号をデジタル信号で伝送可能。
・IMG.Linkの2分配出力を装備。
・HDMIのHDCPおよび、DVIのHDCPに対応。
・解像度1920×1200(RB)、2048×1152(RB)のDVI信号、および1080pのHDMI信号において、最長210m(7CHD使用時)の延長が可能。
※伝送距離は解像度に依存しません。
・入力信号状態・HDCP状態・リンク状態を表示するステータスLED機能があります。
・映像遅延は最大1ms 以内。
・RS-232Cによるシリアル通信に対応。入出力間での通信遅延は最大100ms。
・はがきサイズのコンパクトボディ、メタルケース採用の堅牢設計。

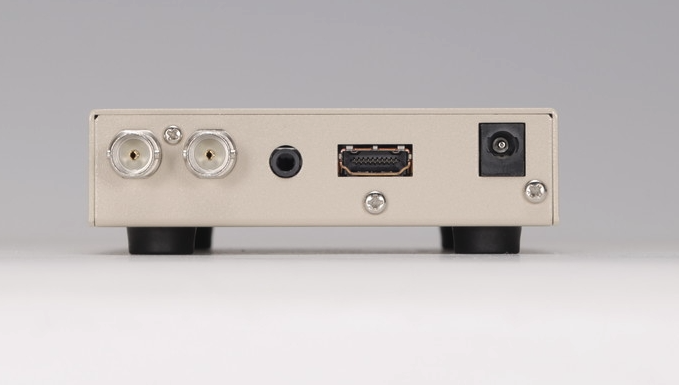

アナログ音声・EDID・制御対応 IMG.LINK長距離同軸送信機「CRO-H26R」
CRO-H26Rは、CRO-H26Tなどの受信器と組み合わせてご使用いただくことにより、HDMI(DVI)信号を同軸ケーブル1本で最長210m伝送可能な同軸延長器です。
伝送距離はHDMI(DVI)信号の解像度には依存しません。
HDCP信号(著作権保護)にも対応しています。
・IMG.Link対応製品です。
・1本の同軸ケーブルで、HDMI(DVI-D)信号とRS-232C信号をデジタル信号で伝送可能。
・IMG.Linkのアクティブスルー出力を装備。デイジーチェーン接続にご活用いただけます。
・HDMIのHDCPおよび、DVIのHDCPに対応。
・解像度1920×1200(RB)、2048×1152(RB)のDVI信号、および1080pのHDMI信号において、最長210m(7CHD使用時)の延長が可能。
※伝送距離は解像度に依存しません。
・入力信号状態・HDCP状態・リンク状態を表示するステータスLED機能があります。
・映像遅延は最大1ms 以内。
・RS-232Cによるシリアル通信に対応。入出力間での通信遅延は最大100ms。
・はがきサイズのコンパクトボディ、メタルケース採用の堅牢設計。
仕様（CRO-H26T）
| 入力信号 | SMPTE424M(3G-SDI)、SMPTE 292M(HD-SDI)、SMPTE 259M-C(SD-SDI)、EN50083-9(DVB-ASI)各規格準拠 |
|---|---|
| 入力 | TMDS信号(デジタルRGB/YPbPr) HDMI-A コネクタ1 系統 (HDCP 対応、DVI 信号入力可能) HDMI 規格準拠信号(エンベデット音声最大8ch を含む)または24 ビットフルカラー DVI Rev1.0 規格準拠信号) ピクセルクロック25 MHz ～ 165 MHz、水平周波数 15 kHz ～ 200 kHz、垂直周波数 23 Hz ～ 240 Hz の条件を同時に満たす、水平アクティブ画素 320 ～ 2048、垂直アクティブライン 240 ～ 1800 までの映像信号に自動対応 (D1～D5相当のHDMI信号および、VGA@60 ～ UXGA@60、WUXGA@60(RB)、2048×1152(RB)のPC信号に自動対応)入力HDMIケーブル長は、最大解像度にて弊社製HDMIケーブル使用時10mまで ※送出側のHDMI出力性能により短くなる場合があります |
| アナログ音声入力 | アナログ入力音声信号： -10 dBu 約47 kΩ 不平衡 2 チャンネル 1 系統 (φ3.5 ステレオジャック) 音声周波数特性 ：20 Hz ～ 20 kHz にて、-1 dB ～ +1 dB 音声S/N 比 ：85 dB 以上 (1 kHz のA 特性) 音声クロストーク ：80 dB 以上 音声歪率 ：0.03 % 以下 最大音声入力レベル ：+10 dBu (HDMI エンベデット音声出力 0 dBFS 時) 音声サンプリング ：24 bit 48 kHz リニアPCM 方式 |
| 出力信号 | オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0 Vp-p 75 Ω 2分配 BNCx2 オリジナル再エンコード後のビットレート 映像：2.592 Gbps (固定ビットレート) 音声：9.216 Mbps (固定ビットレート) オリジナル双方向通信リンク機能 |
| HDCP規格 | HDMIのHDCPおよびDVIのHDCPに対応 |
| RS-232C | RS-232C準拠 全二重 D-Sub9(オス) 1 系統 9,600 bps、19,200 bps、38,400 bps の切替 ノンフロウ(初期値)とRTS/CTSハードフロウの切替 ノンパリティ、イーブンパリティの切替 |
| 同軸伝送距離 | L-7CHD：210m、 L-5CFB：110m、 L-5C2V：60m、 L-3CFB：60m、L-3C2V：30m (設置環境等により距離が短くなる場合があります) |
| EDID エミュレーション機能 | 受信器から送られてくる表示機器のEDIDデータをスルー使用するか、15種の本体内蔵の解像度データを選択してDIP-SWで選択して使用可能 また、各解像度にてDVI信号とHDMI信号を選択可能 |
| その他機能 | 入力信号状態・HDCP 状態・リンク状態の各LED 表示機能、受信器側との協調 処理による各種機能 ほか |
| 特記事項 | HDMI 信号の、CEC,ARC,HEAC 機能、ディープカラーやハイビットレートオーディオ規格に非対応 |
| 注意事項 | 本機とIMG.Linkスイッチャー(ILS-41、ILS-1616など)や分配器(CRO-ID18Aなど)を組み合わせてご使用いただく際は、本機のEDID設定を内蔵データ(エミュレーション機能)にしてご使用ください。 詳しくは各機器の取扱説明書をご参照ください |
| 電源 | DC 5 V 0.6 A |
| 消費電力 | 3W (最大) |
| 質量 | 約 550 g |
| 外形寸法 | 幅100 mm×高さ25 mm×奥行150 mm(突起物含まず) |
仕様（CRO-H26R）
| 入力信号 | オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0 Vp-p 75 Ω 2分配 BNCx2 オリジナル再エンコード後のビットレート 映像：2.592 Gbps (固定ビットレート) 音声：9.216 Mbps (固定ビットレート) オリジナル双方向通信リンク機能 |
|---|---|
| アクティブスルー 出力 | オリジナル再エンコード方式によるデジタルシリアル信号 1 系統 1.0 Vp-p 75 Ω BNCx1 入力IMG.Link 信号をリクロック処理後、再出力 |
| 出力信号 | TMDS信号(デジタルRGB/YPbPr) HDMI-A コネクタ1 系統 (HDCP 対応、DVI 信号出力可能) HDMI 規格準拠信号(エンベデット音声最大8ch を含む)または24 ビットフルカラー DVI Rev1.0 規格準拠信号) ピクセルクロック25 MHz ～ 165 MHz、水平周波数 15 kHz ～ 200 kHz、垂直周波数 23 Hz ～ 240 Hz の条件を同時に満たす、水平アクティブ画素 320 ～ 2048、垂直アクティブライン 240 ～ 1800 までの映像信号に自動対応 (D1～D5相当のHDMI信号および、VGA@60 ～ UXGA@60、WUXGA@60(RB)、2048×1152(RB)のPC信号に自動対応) 出力HDMIケーブル長は、最大解像度にて弊社製HDMIケーブル使用時5mまで ※送出側のHDMI出力性能により短くなる場合があります |
| アナログ音声出力 | アナログ出力音声信号 -10 dBu(10 kΩ 以上負荷時) ローインピーダンス不平衡 2 チャンネル 1 系統(φ3.5 ステレオジャック) 音声周波数特性 ：20 Hz ～ 20 kHz にて、-1 dB ～ +1 dB 音声S/N 比 ：85 dB 以上 (1 kHz のA 特性) 音声クロストーク ：80 dB 以上 音声歪率 ：0.03 % 以下 最大音声出力レベル ：+10 dBu (HDMI エンベデット音声入力 0 dBFS 時) 音声サンプリング ：24 bit 48 kHz リニアPCM 方式 |
| HDCP規格 | HDMIのHDCPおよびDVIのHDCPに対応 |
| RS-232C | RS-232C準拠 全二重 D-Sub9(オス) 1 系統 9,600 bps、19,200 bps、38,400 bps の切替 ノンフロウ(初期値)とRTS/CTSハードフロウの切替 ノンパリティ、イーブンパリティの切替 |
| 同軸伝送距離 | L-7CHD：210m、 L-5CFB：110m、 L-5C2V：60m、 L-3CFB：60m、L-3C2V：30m (設置環境等により距離が短くなる場合があります) |
| その他機能 | HDMI→DVI 信号変換機能 入力信号状態・HDCP 状態・リンク状態の各LED 表示機能 内蔵テストパターン・トーン発生機能 オンスクリーン表示によるインフォメーション機能 ほか。 |
| 特記事項 | HDMI 信号の、CEC,ARC,HEAC 機能、ディープカラーやハイビットレートオーディオ規格に非対応 |
| 注意事項 | 本機とIMG.Linkスイッチャー(ILS-41、ILS-1616など)や分配器(CRO-ID18Aなど)を組み合わせてご使用いただく際は、送信器のEDID設定を内蔵データ(エミュレーション機能)にしてご使用ください。 詳しくは各機器の取扱説明書をご参照ください。 |
| 電源 | DC 5V 0.6A |
| 消費電力 | 3W (最大) |
| 質量 | 約 550 g |
| 外形寸法 | 幅100 mm×高さ25 mm×奥行150 mm(突起物含まず) |
