製品概要

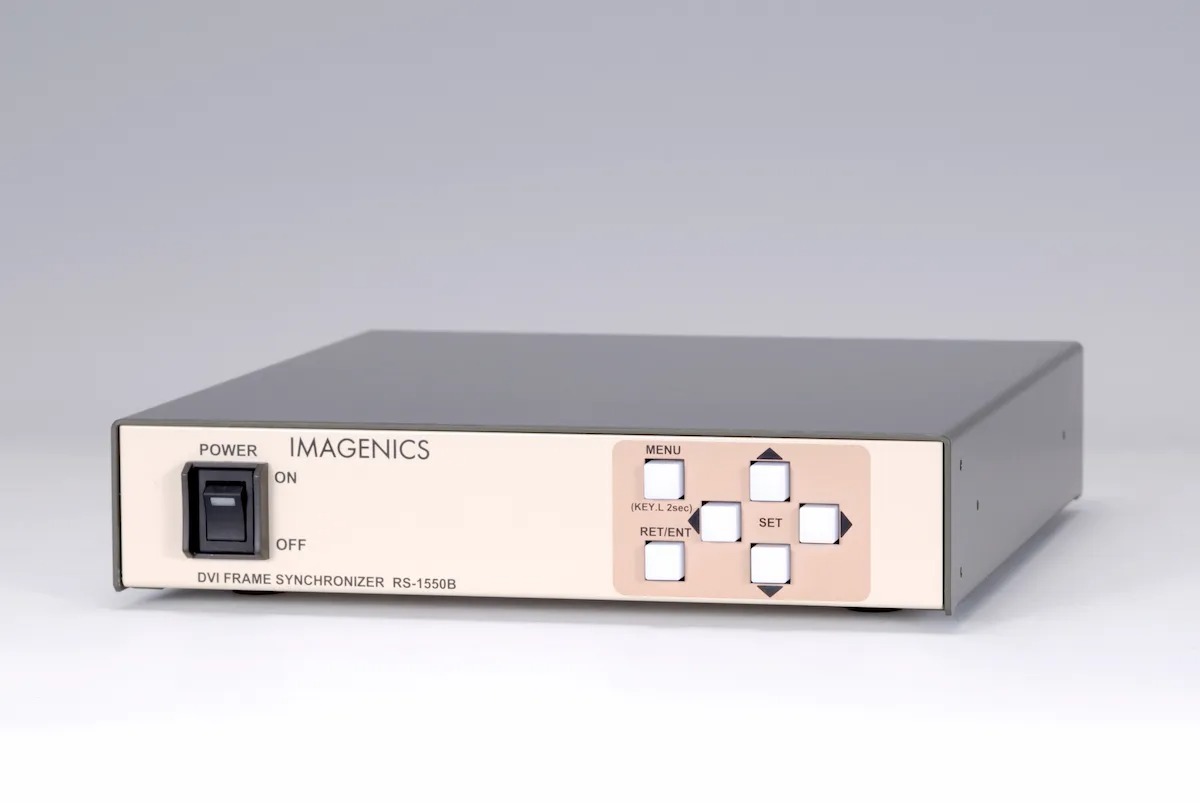

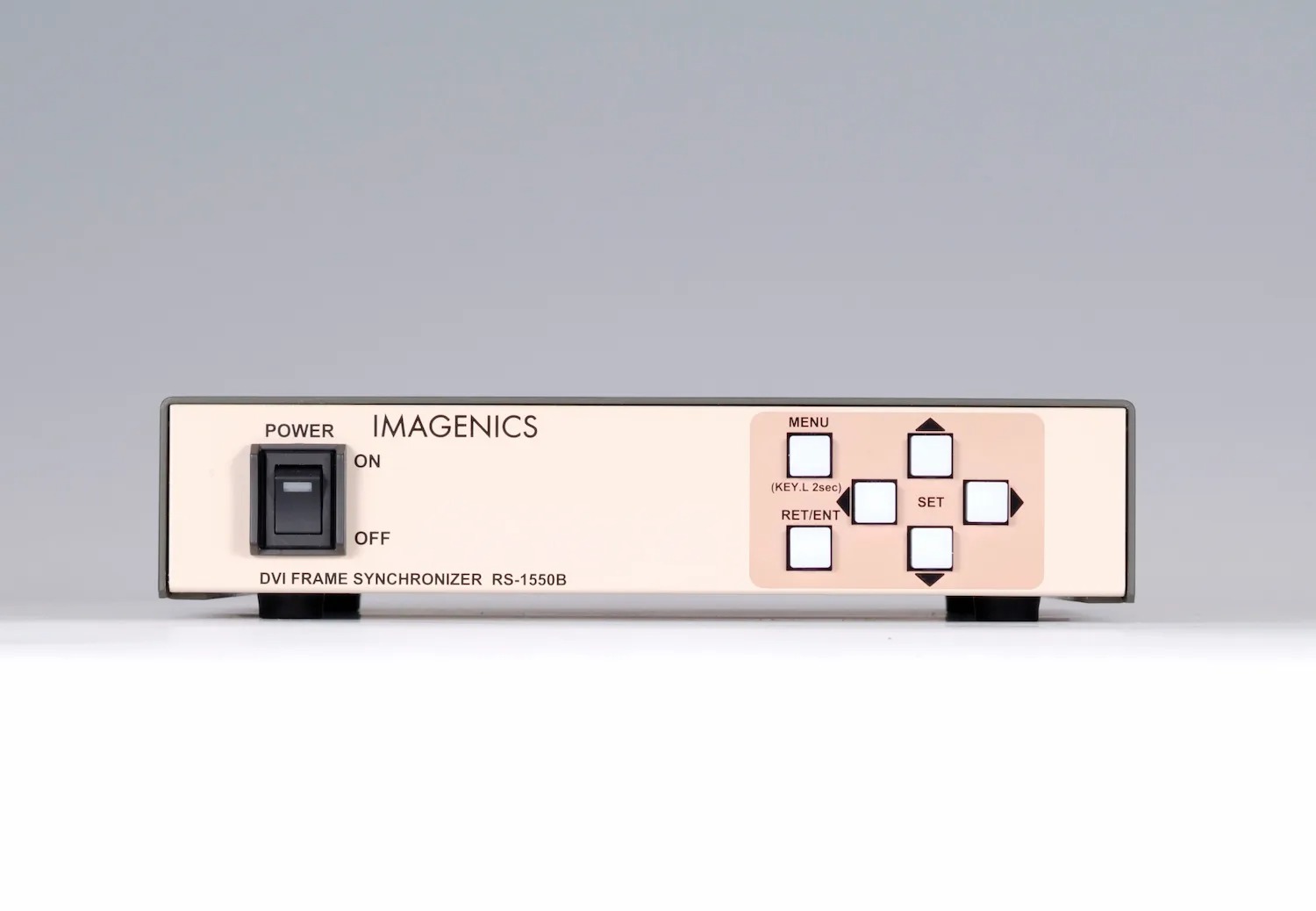

DVI/HDMIフルHD対応のロングセラー DVI/HDMIフレームシンクロナイザ
RS-1550Bは、ユーザーが設定した解像度に全自動で解像度変換できる、多機能型DVIフレームシンクロナイザです。
弊社HDMI/DVIスイッチャーと組み合わせて使用により疑似シームレス機能を利用して映像切り替え時に発生するノイズを抑えることが可能です。
RS-232Cによる外部制御にコントロールも可能。
・入力信号は、VGA@60 ～ UXGA@60,WUXGA@60(RB),2048x1152(RB)およびD1～D5相当のHDMI互換信号に対応。
・別売のDVI⇔HDMI変換コネクタを併用することにより、HDMI信号にも対応します。
・HDCP(著作権保護機能)対応。なおHDCP対応の映像を入力する場合は、出力側の機器(ディスプレイ等)もHDCP対応である必要があります。
・入力部EDID(DDC通信)エミュレーション機能搭載。
・ほとんどの入力解像度に対してリアルサンプル対応(最大ピクセルクロック 165 MHz)
・640×480(VGA@59.94)～2,048×1,080(2K)まで、計20種類以上の出力解像度に対応します。また、出力設定された解像度へ全自動でリサイズ処理できます。
・入力信号の切り替え変化等に即座に対応し、出力映像を擬似シームレス接続表示させる機能があります。このときの映像繋ぎ方法は、ワイプやフェーダー、カット、フリーズなどのトランジション効果を付けることもできます。
・90度映像回転機能を装備しました。
・出力ケーブル補償は、2系統別々に設定可能です。
・RS-232C端子を装備。外部制御が可能です。
・環境に配慮した低消費電力設計です。※
・EIA19型ラックマウント1U横幅ハーフサイズ(ラックマウント金具MK-100別売)

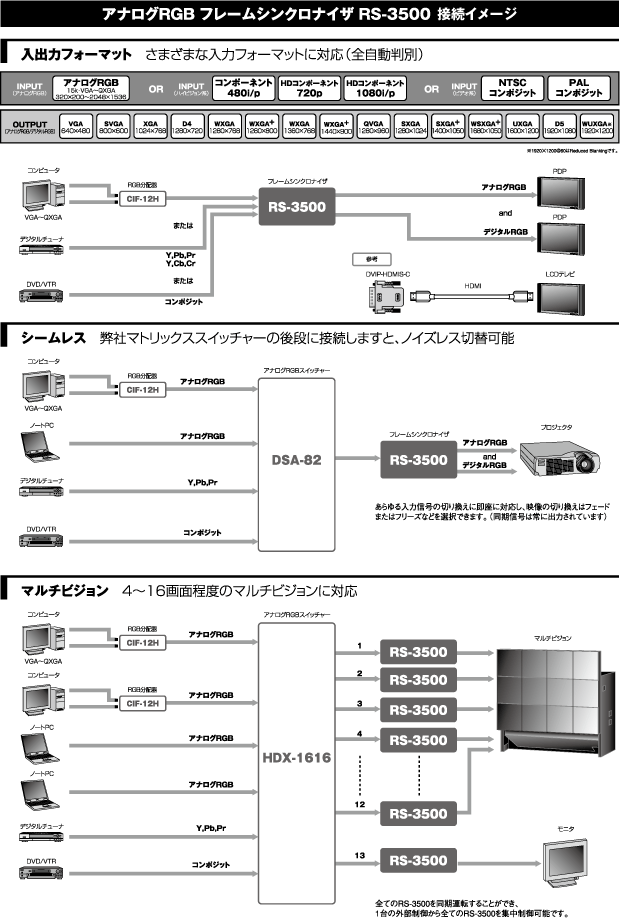

接続イメージ
仕様

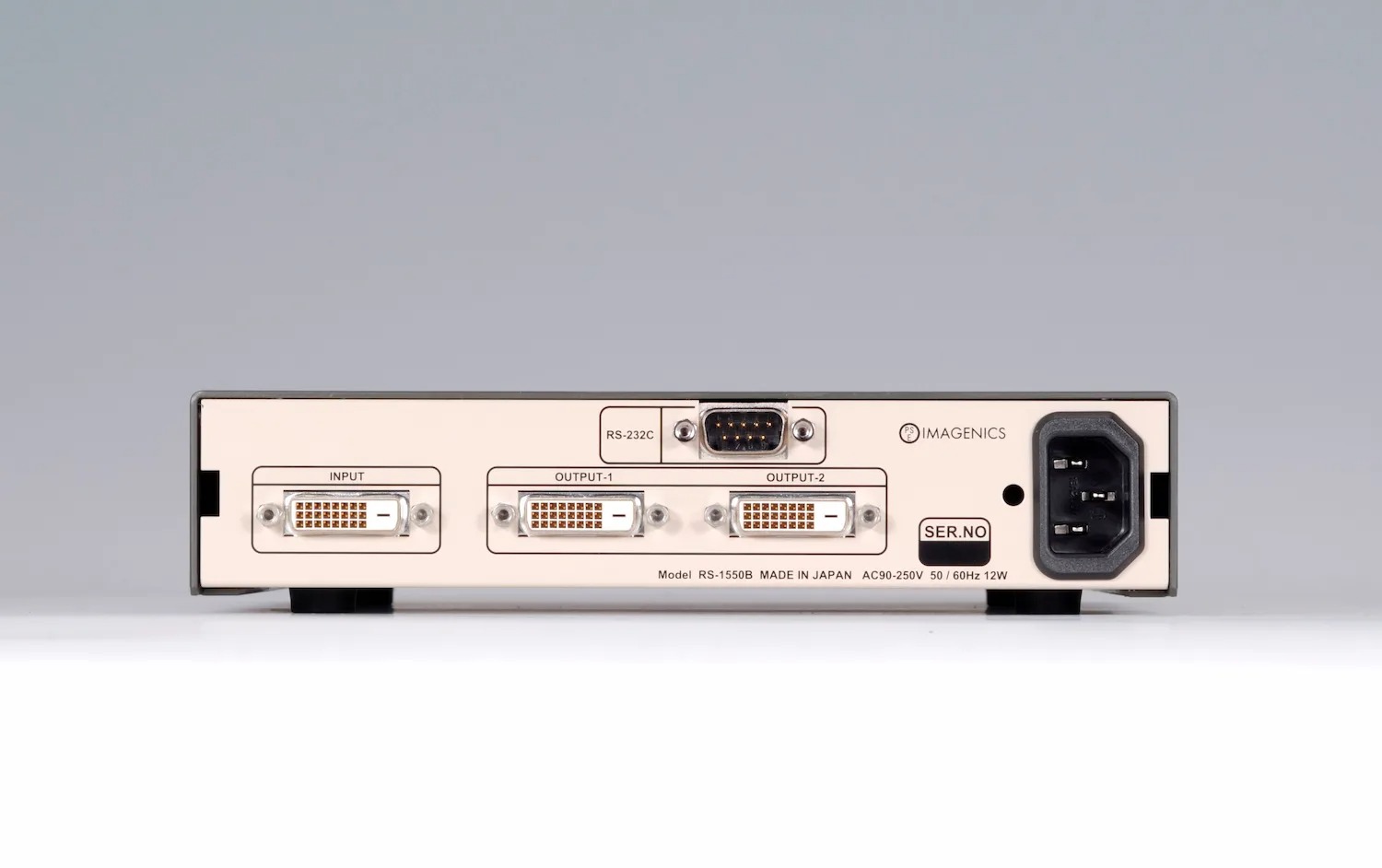

■接続
| 映像信号方式 | TMDS信号(デジタルRGB 24ビットフルカラー信号またはHDMI系YPbPr 4 : 4 : 4 または 4 : 2 : 2 信号) |
|---|---|
| DVI入力 | DVI Rev 1.0規格準拠 DVI-D24ピンコネクタ(シングルリンク) 1系統 ピクセルクロック 25 MHz ～ 165 MHz (VGA@60 ～ UXGA@60,WUXGA@60RB,2048x1152RB およびD1～D5相当のHDMI互換信号) |
| 音声入力 | HDMI系信号入力時に限り、リニアPCMステレオ2chに対応 |
| 入力部EDID(DDC通信)エミュレーション機能 | 入力端子に接続したパソコンなどのソース機器に、プラグアンドプレイ信号(EDID、DDC信号)を出力可能。メニュー設定により、1,920×1,200@60RB(工場出荷時)ほか、ワイド系解像度を含むVGA～ UXGAまでの主要な解像度を指定可。CEA-861D規格に準拠した、720x480p(D2)、1,280x720p(D4)、1,920×1,080i/p(D3,D5)相当のHDMI互換映像も指定可。 |
| DVI出力 | TMDS信号(デジタルRGB 24ビットフルカラー信号またはHDMI系YPbPr 4 : 4 : 4 または 4 :2 : 2 信号への切り替え可)DVI Rev 1.0規格準拠 DVI-D24ピンコネクター(シングルリンク) 2系統 |
| DVI出力 表示解像度(1種類選択) |
720 x 480(CEA-861D,D2相当) 640 x 480 800 x 600 1,024 x 768 1,280 x 720(CEA-861D,D4相当)1,280 x 768 1,280 x 800 1,360 x 768 1,366 x 768 1,440 x 900 1,280 x 960 1,280 x 1,024 1,400 x 1,050 1,680 x 1,050 1,600 x 900 1,600 x 1,200 1,920 x 1,080i/p(CEA-861D,D3,D5相当)1,920 x 1,200(Reduced Blanking)0 2,048 x 1,080 2,048 x 1,152(Reduced lanking) ご注意:出力系統ごとにRGBまたはYPbPr4 : 4 : 4 または 4 : 2 : 2のカラー選択 が可能です。 出力系統ごとに出力解像度を選ぶことは出来ません。 2系統は同一解像度での出力となります。 |
| ケーブル補償回路 | 出力系統ごとに独立して設定可能 |
| 入出力信号間 絶対遅延時間 |
出力フリーランニング時(通常動作): 33 ms ～ 67 ms(出力信号の3フィールド±1フィールド分相当)入力映像の垂直にフレームロック時: 約50 ms(ロック位相の微調整はできません) |
| メモリー機能 | 100種類 (バックアップ寿命半永久) 入力解像度ごとの自動記憶再生機能、動作状態の自動記憶再生機能 |
| 外部制御 | RS-232C 準拠 D-SUB9 (オス) 1 系統 (電源ON/OFF 以外の全ての制御が可能) 通信フォーマット:9600bps 8BIT ストップビット1 パリティ無し フロー制御無し |

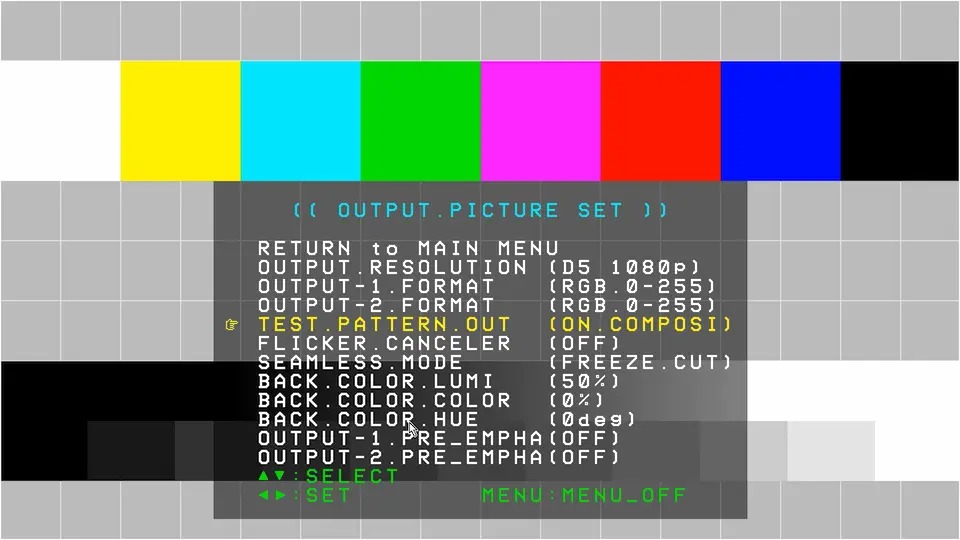

| その他の付加機能 | メニューオンスクリーン表示 各種高精度画角・サイズ調整機能 任意位置切出しズームとトリミング機能(最大800% 0.1%単位) 90度映像回転機能 適応型フレーム追越処理 各種映像信号調整 擬似シームレス機能(フェード・ワイプ・フリーズ型) 内蔵テストパターン信号出力(複合パターン・ゼブラ動画・1kHzデジタル音声付き) テレビ系インタレース信号入力用3次元動き適応型プログレッシブ変換処理 (斜め線補間強化型) 各種ノイズリダクション機能 マルチ画面対応 ユーザーメモリ7種類 HDMI互換動作時の音声サンプルレート変換機能および遅延時間プリセット型音声遅延機能 ほか |
| 電源 | AC AC 90 V ～ AC 250 V 50 Hz ・60 Hz |
| 消費電力 | 約12 W(最大) |
| 質量 | 約2.0 kg |
| 外形寸法 | 幅210 mm×高さ44 mm×奥行230 mm(突起物含まず) |
