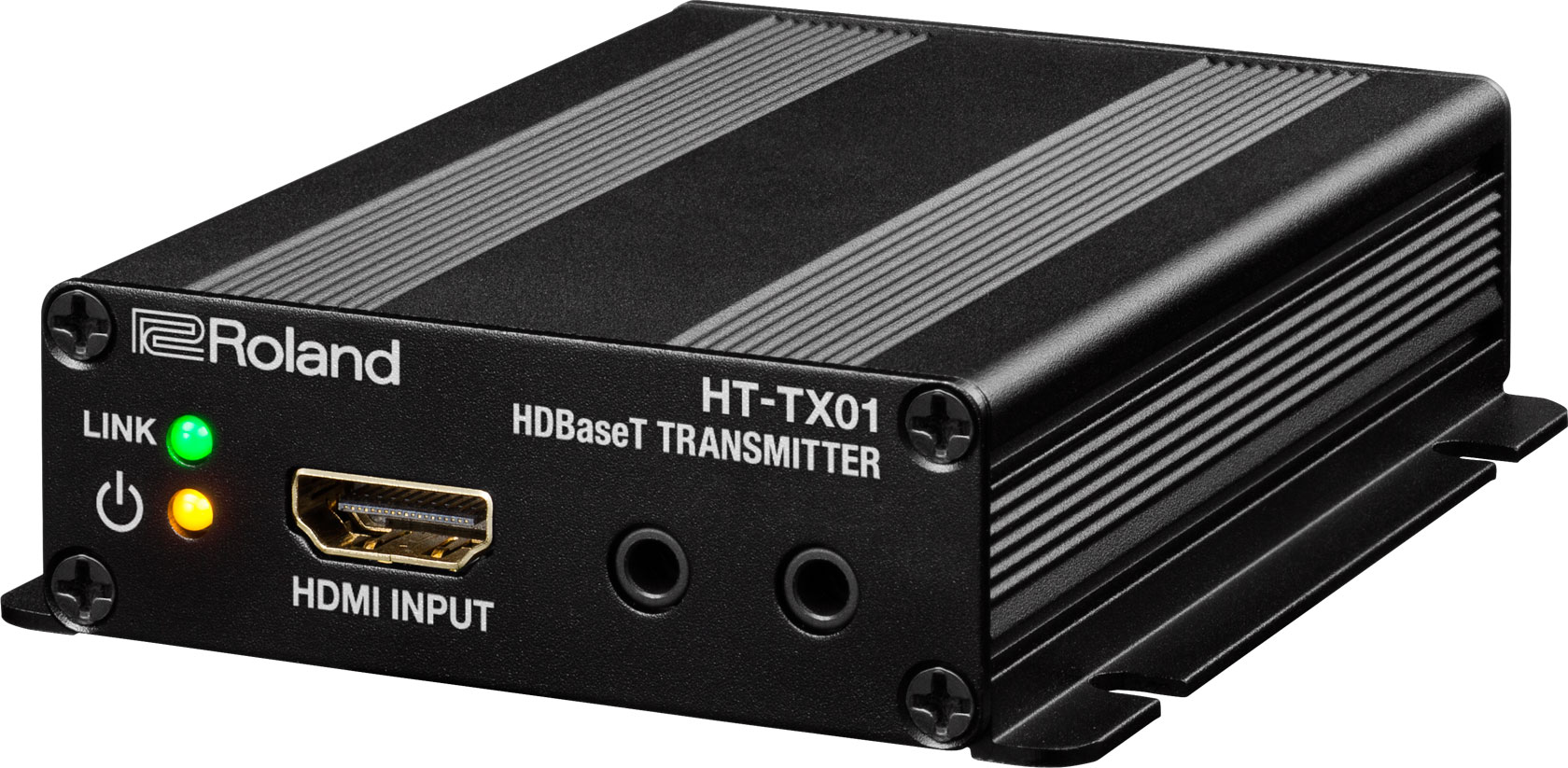

EthernetケーブルでHDMI信号を最長100m伝送できる HDBaseT規格に対応の送信器「HT-TX01」
■EthernetケーブルでHDMI信号を最長100m伝送できるHDBaseT規格に対応した送信器
■HDBaseT信号とHDMIを変換
■HDMIは最大1080/60p & WUXGAに対応
■HDCP対応
■RS-232の伝送が可能
HDMI の長距離伝送
HT-TX01をEthernetケーブルで接続すれば、HDMI信号を最長100m伝送※1できます。ビデオカメラやBlu-rayデッキ、スイッチャーなどのソース機器と、液晶モニターやプロジェクターなどのディスプレイ機器を接続できます。
HDMI信号のほかに、RS-232※2信号の伝送も可能。映像/音声のほかに制御信号も送信できるので、システムのワイアリングを減らすこともできます。
※1 HDBaseT 端子には、Cat5e（カテゴリー5e）以上のシールド付きLAN ケーブルをご使用ください。不適切なケーブルを接続すると、信号品質が劣化し、映像の伝送が途切れる場合があります。また、シールドのないLAN ケーブルを使用すると、ケーブルに帯電した静電気によって、本機が故障する恐れがあります。
※2 RS-232信号の入出力は付属の変換ケーブル(ミニピン- D-sub9ピン)をお使いください。

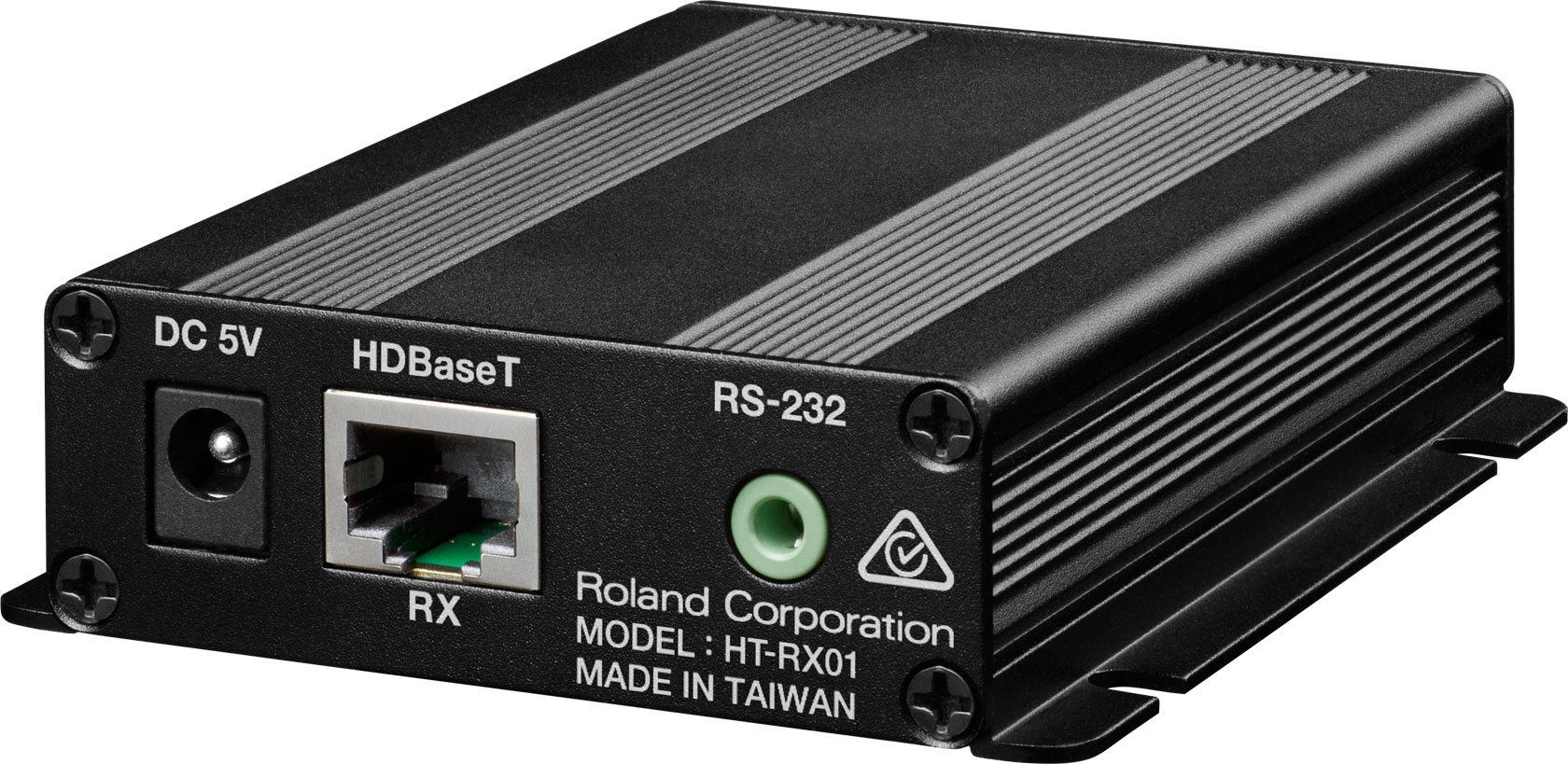

EthernetケーブルでHDMI信号を最長100m伝送できる HDBaseT規格に対応の受信器「HT-RX01」
■EthernetケーブルでHDMI信号を最長100m伝送できるHDBaseT規格に対応した受信器
■HDBaseT信号とHDMIを変換
■HDMIは最大1080/60p & WUXGAに対応
■HDCP対応
■RS-232の伝送が可能
HDMI の長距離伝送
HT-RX01をEthernetケーブルで接続すれば、HDMI信号を最長100m伝送※1できます。ビデオカメラやBlu-rayデッキ、スイッチャーなどのソース機器と、液晶モニターやプロジェクターなどのディスプレイ機器を接続できます。
HDMI信号のほかに、RS-232※2信号の伝送も可能。映像/音声のほかに制御信号も送信できるので、システムのワイアリングを減らすこともできます。
※1 HDBaseT 端子には、Cat5e（カテゴリー5e）以上のシールド付きLAN ケーブルをご使用ください。不適切なケーブルを接続すると、信号品質が劣化し、映像の伝送が途切れる場合があります。また、シールドのないLAN ケーブルを使用すると、ケーブルに帯電した静電気によって、本機が故障する恐れがあります。
※2 RS-232信号の入出力は付属の変換ケーブル(ミニピン- D-sub9ピン)をお使いください。
仕様（HT-TX01）
| 対応解像度 | 480/59.94i、576/50i、480/59.94p、576/50p、720/59.94p、720/50p、1080/59.94i、1080/50i、1080/59.94p、1080/50p、640×480、800×600、1024×768、1280×768、1280×1024、1366×768、1400×1050、1600×1200、1920×1200 ※RGBフォーマット：VESA DMT Version 1.0 Revision 11準拠 ※RGBフォーマットのリフレッシュ・レートは 1600×1200、1920×1200 で 60Hz、それ以外は最大 75Hz となります。 ※1920×1200/60Hz：Reduced blanking |
|---|---|
| 音声信号 | 最大PCM 8ch、Dolby Digital、True HD DTS-HD Master Audio |
| 入力端子 | HT-TX01：HDMI×1：Type A（19ピン） HT-RX01：RJ45×1 |
| 出力端子 | HT-TX01 RJ45×1 HT-RX01 HDMI×1：Type A（19ピン） |
| その他の端子 | RS-232×1：9ピン D-subタイプ ※付属のRS-232変換ケーブル使用時 通信方式：調歩同期式（非同期式）全二重 通信速度：9600bps、19200bps、38400bps、115200bps パリティ：なし、データ長：8bit、ストップ・ビット長：1bit コード体系：ASCII、フロー制御：なし |
| 伝送距離 | 最長100m ※HDBaseT 端子には、Cat5e（カテゴリー5e）以上のシールド付きLAN ケーブルをご使用ください。不適切なケーブルを接続すると、信号品質が劣化し、映像の伝送が途切れる場合があります。また、シールドのないLAN ケーブルを使用すると、ケーブルに帯電した静電気によって、本機が故障する恐れがあります。 ※ケーブルの品質によって伝送距離が変動します。 |
| 動作温度 | 0～40℃ |
| 動作湿度 | 10～85%（結露なきこと） |
| 保存温度 | -20～60℃ |
| 保存湿度 | 10～85%（結露なきこと） |
| 電源 | ACアダプター |
| 消費電流 | 2A |
| 外形寸法 | 81（幅）×93（奥行き）×24（高さ）mm |
| 質量 | 300g（ACアダプターを除く） |
仕様（HT-RX01）
| 対応解像度 | 480/59.94i、576/50i、480/59.94p、576/50p、720/59.94p、720/50p、1080/59.94i、1080/50i、1080/59.94p、1080/50p、640×480、800×600、1024×768、1280×768、1280×1024、1366×768、1400×1050、1600×1200、1920×1200 ※RGBフォーマット：VESA DMT Version 1.0 Revision 11準拠 ※RGBフォーマットのリフレッシュ・レートは 1600×1200、1920×1200 で 60Hz、それ以外は最大 75Hz となります。 ※1920×1200/60Hz：Reduced blanking |
|---|---|
| 音声信号 | 最大PCM 8ch、Dolby Digital、True HD DTS-HD Master Audio |
| 入力端子 | HT-TX01：HDMI×1：Type A（19ピン） HT-RX01：RJ45×1 |
| 出力端子 | HT-TX01 RJ45×1 HT-RX01 HDMI×1：Type A（19ピン） |
| その他の端子 | RS-232×1：9ピン D-subタイプ ※付属のRS-232変換ケーブル使用時 通信方式：調歩同期式（非同期式）全二重 通信速度：9600bps、19200bps、38400bps、115200bps パリティ：なし、データ長：8bit、ストップ・ビット長：1bit コード体系：ASCII、フロー制御：なし |
| 伝送距離 | 最長100m ※HDBaseT 端子には、Cat5e（カテゴリー5e）以上のシールド付きLAN ケーブルをご使用ください。不適切なケーブルを接続すると、信号品質が劣化し、映像の伝送が途切れる場合があります。また、シールドのないLAN ケーブルを使用すると、ケーブルに帯電した静電気によって、本機が故障する恐れがあります。 ※ケーブルの品質によって伝送距離が変動します。 |
| 動作温度 | 0～40℃ |
| 動作湿度 | 10～85%（結露なきこと） |
| 保存温度 | -20～60℃ |
| 保存湿度 | 10～85%（結露なきこと） |
| 電源 | ACアダプター |
| 消費電流 | 2A |

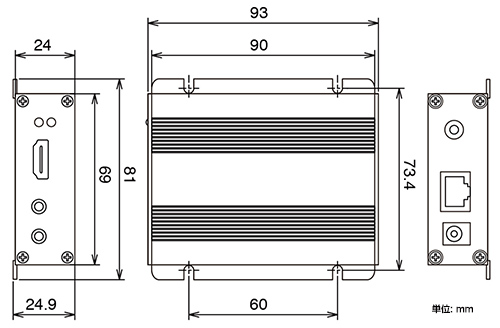

| 外形寸法 | 81（幅）×93（奥行き）×24（高さ）mm |
| 質量 | 300g（ACアダプターを除く） |
