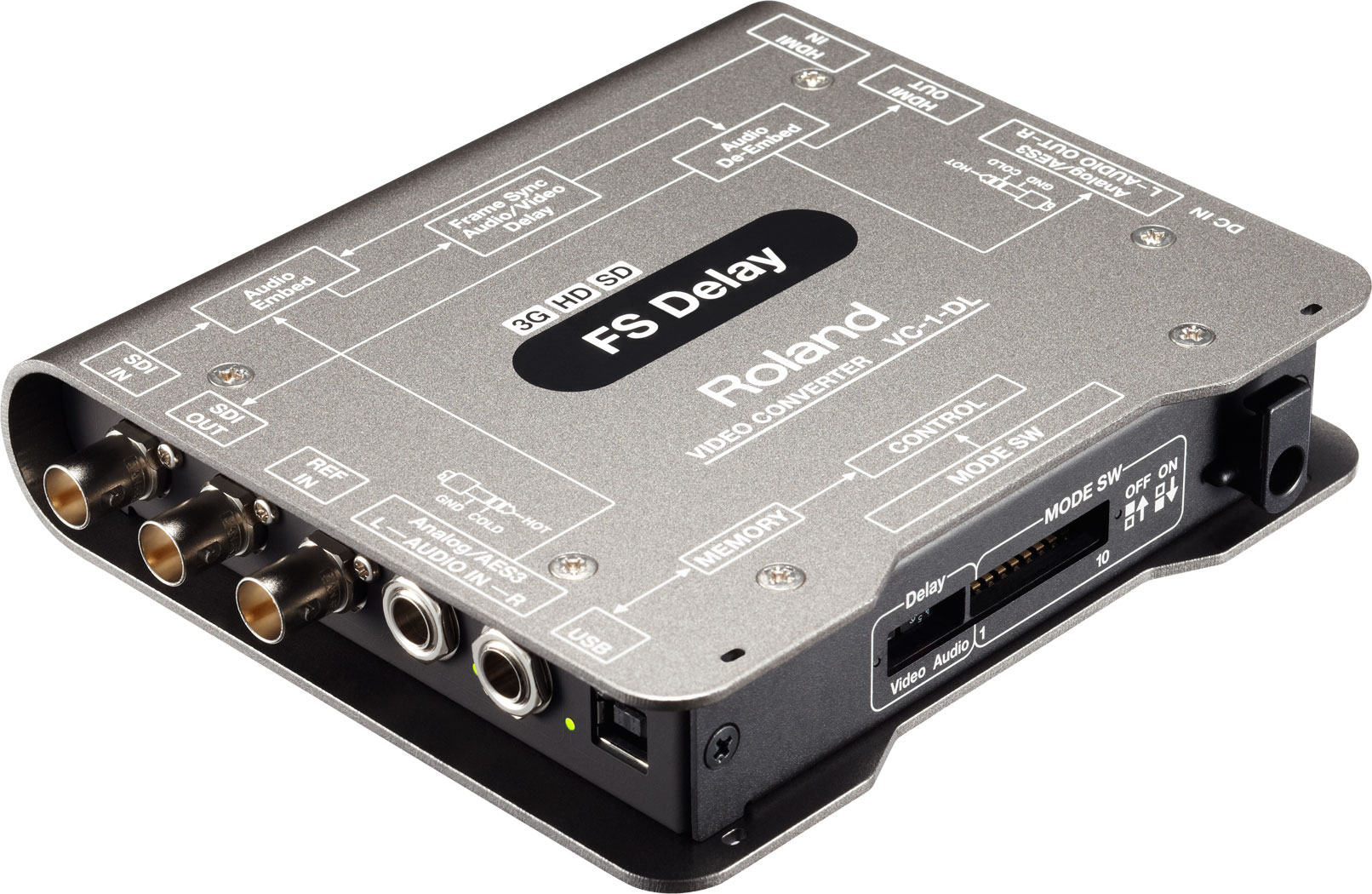

ビデオ・オーディオのディレイと、フレーム・シンクロナイザー（FS）。
HDMIとSDIの双方向変換に加え、ビデオ・オーディオのディレイと、フレームシンクロナイザーが搭載された高機能モデル。
たとえば、ビデオスイッチャーで発生した遅延を、オーディオ信号を遅延させることで、つじつまを合わせられるので「リップシンク」がとれます。
イベントなどで複数のテレビモニターに表示する際に、表示タイミングのずれを補正することができます。
シアター・システムなどで利用する際、PAシステムとプロジェクターの表示のずれを調整できます。
・SDI信号とHDMI信号の双方向ロスレス変換が可能
・最大4.5フレームまで遅延可能なビデオ・ディレイ
・最大4.5フレームまで遅延可能なオーディオ・ディレイ
・複数のビデオ信号を同期させるフレームシンクロナイザー機能
・ビデオ出力信号にオーディオ信号を乗せられるオーディオ・エンベデッド
・SDI／HDMI信号からアナログ音声を出力できるオーディオ・ディエンベデッド
商品説明

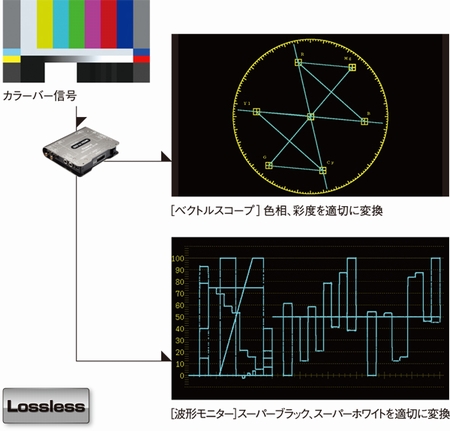

画質へのこだわり。
色や明るさなどイメージを変えずに、元画像を忠実に変換します。スーパーブラック、スーパーホワイトにも対応し、カメラやソース機器の映像表現をそのまま変換します。

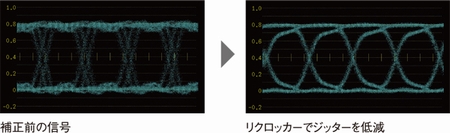

リクロッカーを搭載。
SDI信号を長距離延長した場合の減衰をカバーするリクロッカーを搭載。カメラ中継の映像も、高画質のまま受け取ることができます。

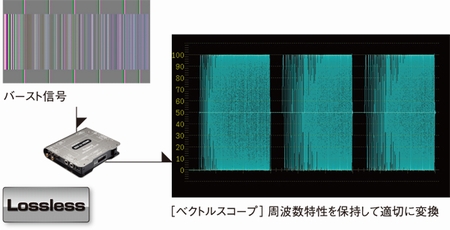

映像特性も忠実に再現。
元映像の映像特性をも忠実に再現し、ラインずれなどの変換トラブルや信号エラーの発生もありません。ジッター、リターンロスも良好です。

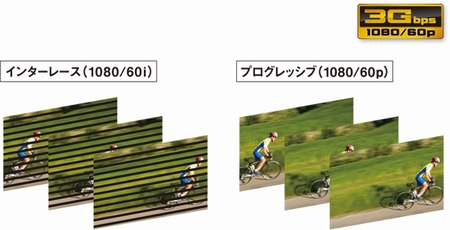

1080pの3G-SDIに対応。
1080iを超える画質の映像信号の入出力が可能。3G-SDIはレベルA、レベルBともに対応し、多様な3G-SDI機器と接続できます。もちろん、1080i、SD信号も接続するだけで、自動対応します。
過酷な現場での運用に耐える設計。堅牢性と放熱性も確保。

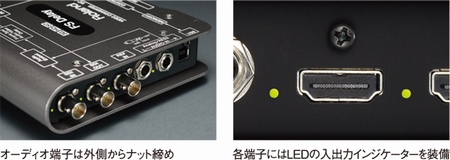

外装プレートには、厚さ2㎜のアルミ素材を採用するなど、随所に堅牢性を考慮したヘビーデューティー仕様です。SDI端子、HDMI端子は本体ケースにネジ止め、オーディオ端子は、本体ケースにナットで固定し耐久性を向上させています。各端子にはLEDの入出力インジケーターが配されており、信号状況を一目で確認可能。また、放熱効率の良い設計により、長時間の連続使用を考慮、信頼性を追求しました。

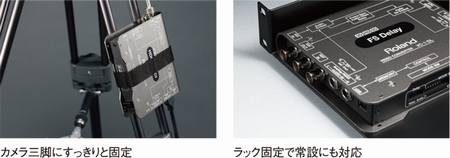

ライブにも、編集システムへの組み込みにも対応するフォルム。
外装プレートのくぼみを利用して、三脚のステーなどにベルト類で固定させることが可能。ライブ時の快適な取り回しを実現します。また、専用ラック・マウント・アダプター（別売品）に装着することで、編集室などのラックに固定させての常設運用にも対応します。
HDCP付きHDMI信号に対応。
VC-1シリーズは、HDCPに対応。HDCPを利用したシステムに容易に組み込むことができます。例えば世界初のHDCPソース対応ビデオディレイ VC-1-DLでは、入力したHDCP付きHDMI信号を、ディレイさせたりフレームシンクロナイズして、HDCP付きでHDMI出力、テレビやプロジェクターなどに入力できます。
※HDCP付きHDMI信号をSDI信号に変換できません。
※HDCP付きHDMI信号はHDMI対応の編集・録画機器で録画することはできません。
＊2012年10月当社調べ。
音と映像を組み合わせたワークフローに対応。
オーディオ・エンベデッド機能およびオーディオ・ディエンベデッド機能を搭載（ch選択可能）。オーディオ・エンベデッドでは、オーディオ信号を入力してSDIやHDMI出力に乗せることができます。オーディオ・ディエンベデッドでは、SDI信号やHDMI信号の音声のみ出力することが可能です。また、デジタル(AES/EBU)入出力に対応しているので、業務用音響機器のデジタル音声を入出力でき、信号の受け渡しの際の劣化がない、高品質な音声システムを構築できます。もちろんアナログ入出力にも対応しており、多種多様なオーディオ機器と音声が受け渡しできます。

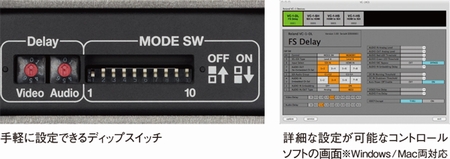

現場ではディップスイッチでシンプルに。編集室ではPC接続で詳細に。
側面のディップスイッチをピンなどでスライドさせることで、変換の方向性などの設定が手軽に行えます。また、PCとVC-1をUSBケーブルで接続し、PC操作で詳細に設定することも可能。設定用のソフトウェアは、ローランド・ホームページからダウンロードできます。

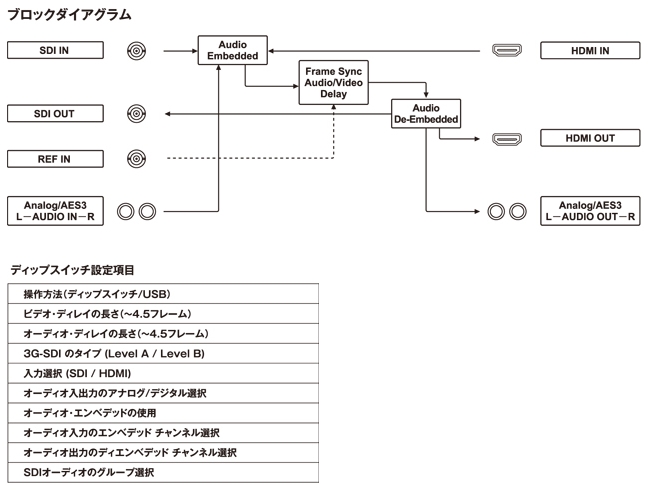

ブロックダイアグラム／ディップスイッチ設定項目
プロダクション使用での接続例

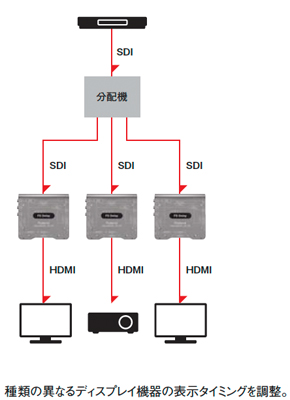

イベント使用での接続例

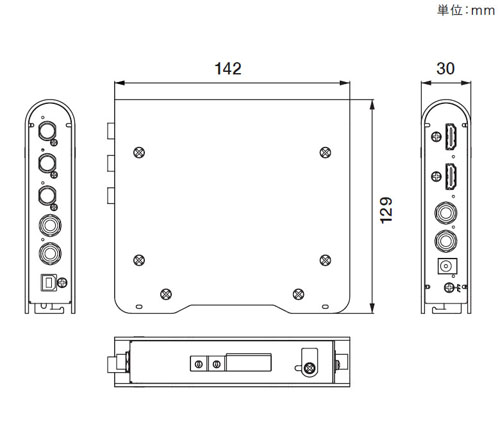

寸法図
仕様、スペック

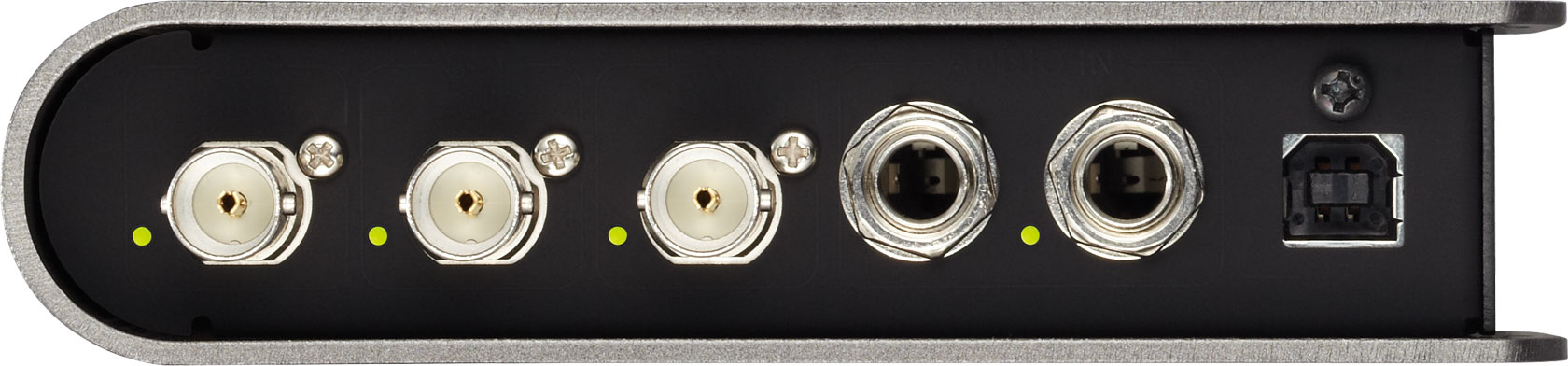

入力端子
| SDI端子 | BNC タイプ x 1 |
|---|---|
| HDMI端子 | Type A（19ピン）x 1 |
| アナログ・オーディオ端子 | TRS 標準タイプ（バランス）x 1ペア（L/R） |
| デジタル・オーディオ端子 | TRS 標準タイプ（バランス）x 1 （アナログ・オーディオ入力端子 R と共用） |
| リファレンス端子 | BNC タイプ x 1 |
| リファレンス信号フォーマット | ブラック・バースト、2値、3値 |
| リファレンスインピーダンス | 75Ω |
処理
フレーム・シンクロナイザ：リファレンス入力時に動作（SDI 出力及びHDMI 出力のオーディオは 2ch となります）
ビデオ･ディレイ (0～4.5フレーム）
オーディオ･ディレイ (0～4.5フレーム）
オーディオ･エンべデッド
オーディオ･ディエンべデッド
出力
| SDI端子 | BNC タイプ x 1 |
|---|---|
| HDMI端子 | Type A（19ピン）x 1 |
| アナログ・オーディオ端子 | TRS 標準タイプ（バランス）x 1ペア（L/R） |
| デジタル・オーディオ端子 | TRS 標準タイプ（バランス）x 1 （アナログ・オーディオ入力端子 R と共用） |
入出力対応フォーマット
| SDI入力信号規格 | SMPTE 424M（SMPTE 425M-AB）、SMPTE 292M、SMPTE 259M-C |
|---|---|
| SDI入力映像フォーマット | 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i（SMPTE 274M 準拠）、1280x720/60p/59.94p/50p/30p/29.97p/25p（SMPTE 296M 準拠）、720x487/59.94i、720x576/50i（ITU-R BT.601-5 準拠） 10bit YCC4:2:2 |
| SDI入力音声フォーマット | リニア PCM、24ビット、48kHz、16ch（SMPTE 299M、SMPTE 272M-C 準拠） |
| HDMI入力映像フォーマット | 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i、1280x720/60p/59.94p/50p/30p/29.97p/25p、720x480/59.94i、720x576/50i（CEA-861-D 準拠） 10bit YCC4:2:2、8bit YCC4:4:4、8bit RGB4:4:4 |
| HDMI入力音声フォーマット | リニア PCM、24ビット、48kHz、8ch |
| SDI出力信号規格 | SMPTE 424M（SMPTE 425M-AB）、SMPTE 292M、SMPTE 259M-C |
| SDI出力映像フォーマット | 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i（SMPTE 274M 準拠）、1280x720/60p/59.94p/50p/30p/29.97p/25p（SMPTE 296M 準拠）、720x487/59.94i、720x576/50i（ITU-R BT.601-5 準拠） 10bit YCC4:2:2 |
| SDI出力音声フォーマット | リニア PCM、24ビット、48kHz、16ch（SMPTE 299M、SMPTE 272M-C 準拠）※フレーム・シンクロナイザ動作時は、2ch動作になります |
| HDMI出力映像フォーマット | 1920x1080/60p/59.94p/50p/30p/29.97p/25p/24p/23.98p/60i/59.94i/50i、1280x720/60p/59.94p/50p/30p/29.97p/25p、720x480/59.94i、720x576/50i（CEA-861-D 準拠） 10bit YCC4:2:2、8bit YCC4:4:4、8bit RGB4:4:4 |
| HDMI出力音声フォーマット | リニア PCM、24ビット、48kHz、8ch ※フレーム・シンクロナイザ動作時は、2ch動作になります |
オーディオ入出力
| アナログ・オーディオ入力信号レベル | +4dBu |
|---|---|
| アナログ・オーディオ入力最大入力レベル | +24dBu |
| アナログ・オーディオ入力インピーダンス | 150kΩ |
| デジタル・オーディオ入力信号フォーマット | AES3、16～24ビット、32～48kHz、2ch |
| デジタル・オーディオ入力インピーダンス | 110Ω |
| アナログ・オーディオ出力信号レベル | +4dBu |
| アナログ・オーディオ出力インピーダンス | 600Ω |
| デジタル・オーディオ出力信号フォーマット | AES3、24ビット、48kHz、2ch |
| デジタル・オーディオ出力インピーダンス | 110Ω |
その他
| USB端子 | USB タイプ B（Hi-Speed USB）x 1 |
|---|---|
| 電源 | DC 9V（ACアダプター） |
| 消費電力 | 8W |
| 動作温度 | +0～+40℃ |
外形寸法 / 質量
| 幅 (W) | 150 mm |
|---|---|
| 奥行き (D) | 130 mm |
| 高さ (H) | 30 mm |
| 質量 | 0.5 kg |
