高性能液晶パネル
●色再現性に優れた液晶パネル採用
色再現性に優れた高性能液晶パネルを採用しています。視野角も広く、画面への傷や衝撃から液晶パネルを守る保護パネルも装備。さまざまな設置環境下でも、鮮明で高画質な映像確認が行えます。
多彩なフィールドに対応
●優れた機動性
角度を2段階に調整可能な自立スタンドを装備。また、液晶ならではのコンパクト設計により、奥行・重量において従来CRTモデル比1/2以下を実現しています。
●優れた操作性
従来のPVMの操作性を継承し、画質調整つまみと、入力や各種機能を選択するダイレクトボタンを装備しています。
●マルチフォーマット信号入力に対応
HD/SD-SDIのマルチSDI入力とHDアナログコンポーネント信号に対応します。その他コンポジット、Y/C、RGB、SDアナログコンポーネントに幅広く対応します。
●チルト機能付き2連ラックマウント機構
別売のマウンティングブラケットMB-525を利用することで、EIA19インチラックに、5Uサイズの高さで2台並べてのマウントが可能です。
●AC100V／DC12V／バッテリーの3電源方式に対応

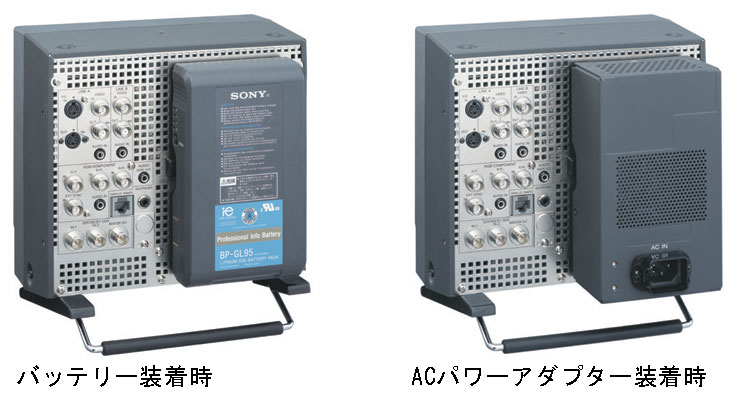

AC100V、外部DC12Vならびに、本体背面に別売のバッテリーを取り付けることで、バッテリー駆動も可能です。約28Wの低消費電力でバッテリーが長持ちし（＊）、屋外ロケでの画像確認などに適しています。
※画像はLMD-9050に装着したものです。
その他の特長
●色温度調整機能
高/低2つの色温度とユーザーが調整した値を選択することが可能です。
●アスペクト切り換え機能
ビデオ信号に応じて16：9と4：3の画角を切り換え、入力信号を正しくモニターすることができます。
●5ガンマ設定機能
あらかじめ設定された5つのガンマを用途やお好みに応じて選択することができます。
●スキャン切り換え機能
5％オーバースキャン／0％スキャン／－3％アンダースキャン3つの動画サイズを選択できます。
●4：3ズーム
16：9信号入力時に4：3のエリアズーム表示が可能です。
●マーカー機能
画角に応じて4：3マーカーや16：9マーカーおよびセンターマーカーなど、多彩な用途に対応する豊富なマーカー機能を搭載しています。またマーカーの線幅もファイン、スタンダード、ボールドの3種類より選択することができます。
［アスペクトマーカー］
◎16：9信号入力時…4：3、15：9、14：9、13：9、1.85：1、2.35：1、1.85：1＆4：3
◎4：3信号入力時…16：9
※メニューより選択。
●ブルーオンリーモード
入力信号の青色成分のみで表示するモード。手動でのデコーダーのクロマフェーズ調整やVTRのノイズを確認するのに便利です。
●3色タリーランプ
赤／緑／アンバーの3色タリーランプを搭載しています。
仕様
■画像系
| LCDパネル | アモルファスシリコンTFTアクティブマトリックス |
|---|---|
| 画面サイズ（幅×高さ、対角） | 8.4型、約170.5×127.9mm、213.1mm |
| 解像度 | 1,024×768ドット（XGA） |
| 有効画素率 | 99.99% |
| 視野角 | 約85度／約85度／約85度／約85度（typical） （上／下／左／右、コントラスト比＞10:1） |
| アスペクト比 | 4:3 |
| 階調 | 1,677万色 |
■LINE A入力
| Y/C入力 | 4ピンミニDIN×1、 Y…1Vp-p ＋3dB／－6dB、負同期 C…0.286Vp-p ±3dB（NTSC burst signal level） 0.3Vp-p ±3dB（PAL burst signal level） |
|---|---|
| VIDEO入力 | BNC×1、1Vp-p ＋3dB／－6dB、負同期 |
| AUDIO入力 | ミニジャック×1、－5dBu、47kΩ以上 |
■LINE B入力
| VIDEO入力 | BNC×1、1Vp-p ＋3dB／－6dB、負同期 |
|---|---|
| AUDIO入力 | ミニジャック×1、－5dBu、47kΩ以上 |
| RGB／COMPONENT入力 | BNC×3 |
| RGB入力 | 0.7Vp-p ＋3dB／－6dB（Sync On Green 0.3Vp-p、負同期） |
| コンポーネント入力 | 0.7Vp-p ＋3dB／－6dB（75%クロミナンス標準カラーバー信号時） |
| AUDIO入力 | ミニジャック×1、－5dBu、47kΩ以上 |
| 外部同期入力 | BNC×1、0.3～4Vp-p、負極性2値 |
| SDI IN-1／SDI IN-2 | サンプリング周波数… D1-SDI…Y/R-Y/B-Y 13.5MHz HD-SDI…Y/PB/PR 74.25MHz 量子化…10ビット/サンプル |
| リモート入力 | パラレルリモート、モジュラーコネクター8ピン×1 |
■LINE A出力
| Y/C出力 | 4ピンミニDIN×1、ループスルー、75Ω自動終端機能付き |
|---|---|
| VIDEO出力 | BNC×1、ループスルー、75Ω自動終端機能付き |
■LINE B出力
| VIDEO出力 | BNC×1、ループスルー、75Ω自動終端機能付き |
|---|---|
| SDI（HD/D1-SDI）MONITOR出力 | BNC×1、 出力信号振幅…800mVp-p±10% 出力インピーダンス…75Ω不平衡 |
| AUDIO出力 | ミニジャック×1、ループスルー |
| HEADPHONES出力 | ミニジャック×1、ループスルー |
| 内蔵スピーカー出力 | 0.5W（モノラル） |
■一般
| 電源 | AC100V、50/60Hz、0.82A DC12V、2.2A |
|---|---|
| 消費電力 | 標準約28W（ACアダプター装着時） |
| 動作温度 | 0～40℃（推奨20～30℃） |
| 動作湿度 | 30～85%以下（結露なきこと） |
| 動作気圧 | 700～1,060hPa |
| 保存温度 | －10～40℃ |
| 保存湿度 | 0～90% |
| 保存気圧 | 700～1,060hPa |
| 外形寸法（幅×高さ×奥行） | 約216×230×159.5mm、ACアダプター装着時…216×230×210mm |
| 質量 | 約3.2kg、ACアダプター装着時…約3.9kg |
